プログラム名 木造壁量計算 Ver. Ver.4 ID Q513135 更新日 2017/12/22

Q：柱接合部チェックで「耐力壁が柱に接合されていない」というエラーが表示されたときの対処方法を教えてください。

A：耐力壁の端が柱芯に取り付いていないことが考えられます。「ツール」メニューの「耐力壁配置チェック」で該当箇所を確認して、再入力してください。

操作方法

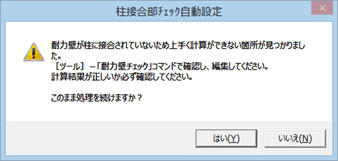

  1. 上記メッセージ画面を「いいえ」で閉じます。
  2. 「ツール」メニューから「耐力壁配置チェック」を選びます。

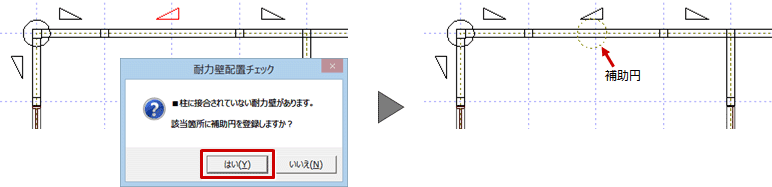

  3. 問題のある箇所が赤く表示され、確認画面で「はい」をクリックすると補助円が登録されます。

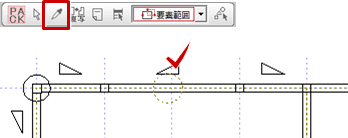

  4. 「スポイト」をクリックして、問題のある耐力壁をクリックします。
    ※ 入力済みの耐力壁と同じ属性で入力できる状態になります。

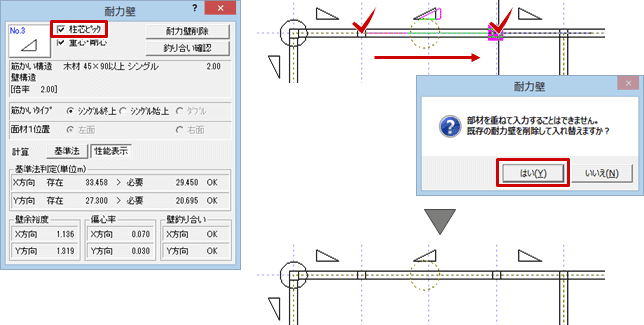

  5. 「耐力壁」ダイアログの「柱芯ピック」をONにして、耐力壁の始点、終点をクリックします。
  6. 確認画面で「はい」をクリックすると、耐力壁が置き換わります。
  7. 「ツール」メニューから「耐力壁配置チェック」を選びます。
  8. エラーがなくなったことを確認して、「OK」をクリックします。
  9. 「接合」メニューから「柱接合部判定表」を選んで実行します。

メモ

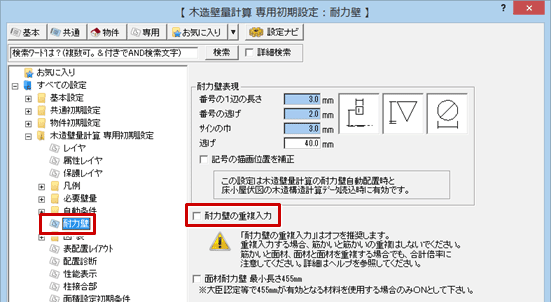

  • 手順6で、「専用初期設定：耐力壁」の「耐力壁の重複入力」がONの場合は、耐力壁が置き換わりません。そのときは、耐力壁を削除して再入力してください。
    ※「耐力壁の重複入力」はOFFを推奨します。
