Q：筋かいが付いている柱なのに、倍率0の接合金物が配置された理由を教えてください。

A：柱のX方向とY方向に対してN値計算を行ったときに、押え込みの効果だけが残る結果（計算結果が０以下）になった場合、倍率0の金物が配置されます。
　

例：2階建ての2階の柱に、片筋かい（倍率2.0）がともに柱脚部に取り付いている場合

柱のX方向、Y方向ごとに、2階建ての2階の柱のN値は「N ＝ A × B － L」で計算されます。
　A：柱の両側における軸組の倍率の差（筋かいを設けた場合は補正を加える）
　B：周辺の部材による押さえ（曲げ戻し）の効果を表す係数（出隅柱は0.8、その他は0.5）
　L：鉛直荷重における押さえの効果を表す係数（出隅柱は0.4、その他は0.6）

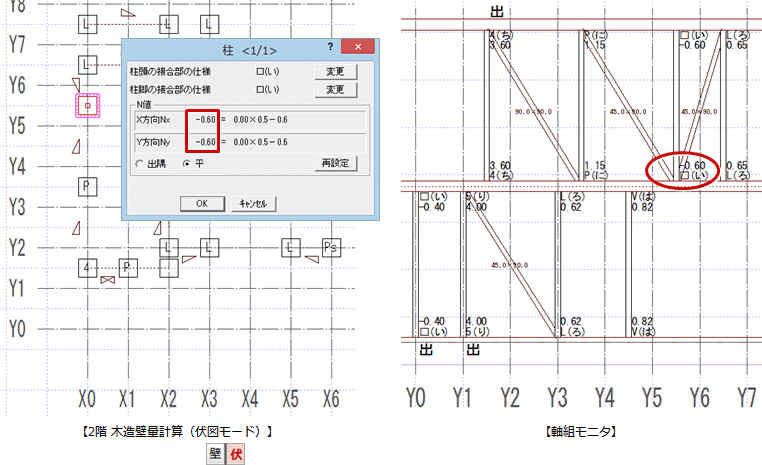

上図の場合、計算結果は以下のようになります。
　Nx ＝（0－0）× 0.5 － 0.6 ＝－0.6
　Ny ＝（2.0－2.0）× 0.5 － 0.6 ＝－0.6

X方向、Y方向ともに計算結果がマイナスになり、押え込みの効果だけになるので、倍率0の金物が割り当たります。
