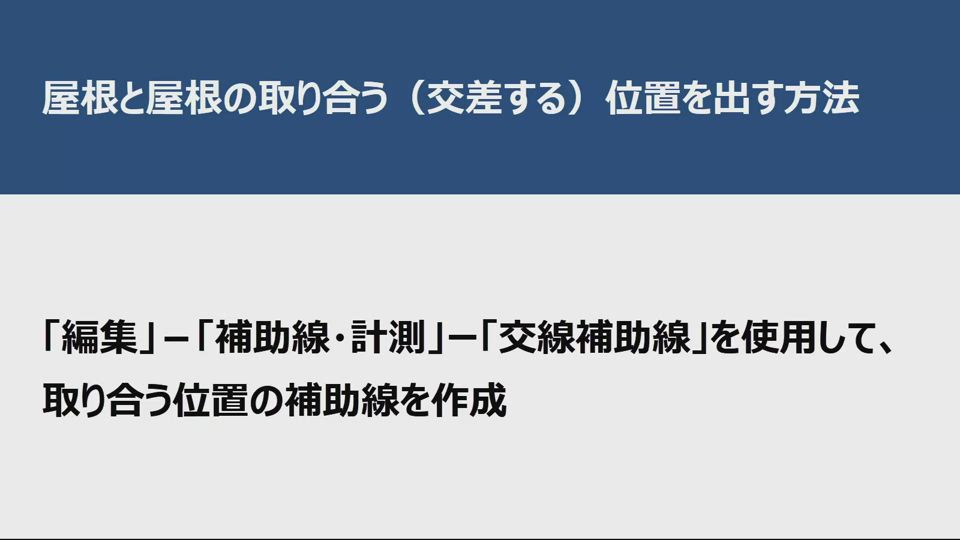

Q：屋根と屋根の取り合う（交差する）位置を出す方法を教えてください。

A：「編集」メニューの「補助線・計測」の「交線補助線」を使用して、取り合う位置の補助線を作成します。

※ 動画をご覧いただくには、お使いのコンピュータがインターネットに接続されている環境が必要です。

手順書は、こちらを参照してください。

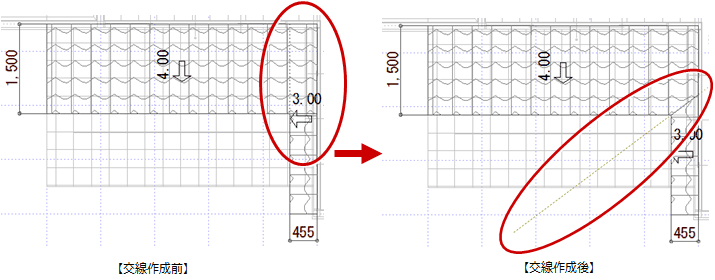

屋根伏図「編集」メニューから「補助線・計測」の「交線補助線」を選びます。 1 「編集」メニューの「補助線・計測」の「交線補助線」を使用して、取り合う位置の補助線を作成します。屋根と屋根の取り合う（交差する）位置を出す方法を教えてください。ＡＱ 3 屋根を順にクリックします。 2 ここでは「交線補助線」ダイアログの「他の屋根と取り合う」がOFFであることを確認します。補助線に沿って「変形」メニューの「領域＋・－」や「分割」などを使って屋根を編集します。 5 ・「交線補助線」ダイアログの「他の屋根と取り合う」をONにし、ここでは「谷」もONにして屋根を順にクリックすると、補助線作成と同時に屋根の取り合いを処理します。 4 屋根と屋根の取り合う位置に補助線が作成されます。
