| プログラム名 | 外皮性能計算 | Ver. | Ver.8 | ID | Q563125 | 更新日 | 2021/11/30 |
Q：熱的境界図に方位マークを作図する方法を教えてください。

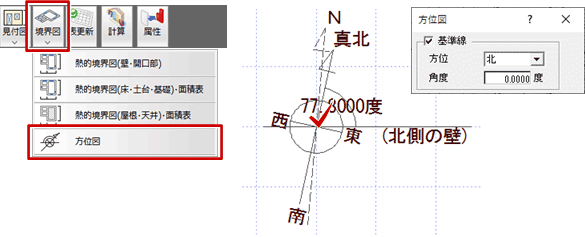

A：外皮性能図の「境界図」メニューの「方位図」で、方位マークを入力できます。
メモ
- 方位マークの傾きは、配置図1面の方位マークの方向が連動します。
- 配置図1面に方位マークがない場合は、平面図の方位マークが連動します。
※配置図1面と平面図のどちらにも方位マークがある場合は、配置図1面の方位マークが優先されます。 - 外皮性能図の作成後に方位が変更になる場合は、以下のBEST FAQをご参照ください。
「Q：外皮性能図の作成後に配置図で方位を変更したとき、図面に方位を反映させる方法を教えてください。」
