シミュレート

入力した熱的境界データより外皮平均熱貫流率（UA）と平均日射熱取得率（ηA）を計算して外皮性能を評価します。

各部位の仕様等を変更しながら計算結果、評価を確認し、最大5つまでのシミュレートデータを保存することができます。各シミュレートデータを比較して使用する仕様を確定したら、図面に反映します。

※ 一次エネルギー消費量は、図面のデータを利用してARCHITREND 省エネナビで確認することができます。フラット35Sの一次エネルギー消費量条件をクリアしているかも確認できます。

※ シミュレートでは、同じ部位、仕様のデータを集計しています。部位ごとのデータは、「U値シミュレート」「η値シミュレート」で確認できます。

  1. 「シミュレート」メニューから「シミュレート」を選びます。
    ※ 確認画面が表示された場合は、「窓の取得日射熱補正・断熱仕様の確認画面が表示されたときは」を参照してください。

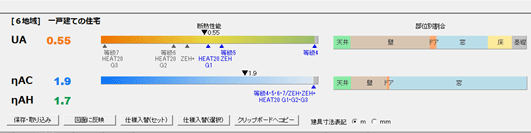

  2. 「シミュレート」ダイアログで外皮平均熱貫流率（UA）、冷房期の平均日射熱取得率（ηAC）、暖房期の平均日射熱取得率（ηAH）の数値と評価、部位別の割合グラフを確認します。

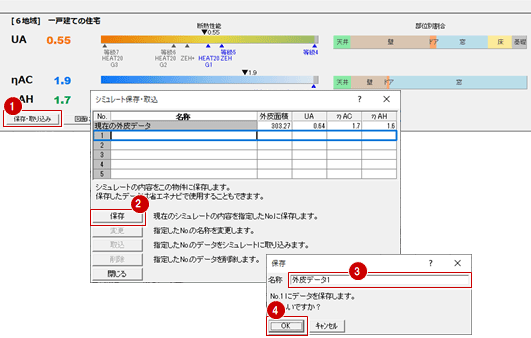

  3. 「保存・取り込み」をクリックします。
  4. 「シミュレート保存・取込」ダイアログで「保存」をクリックし、データの名称を入力して「OK」をクリックします。

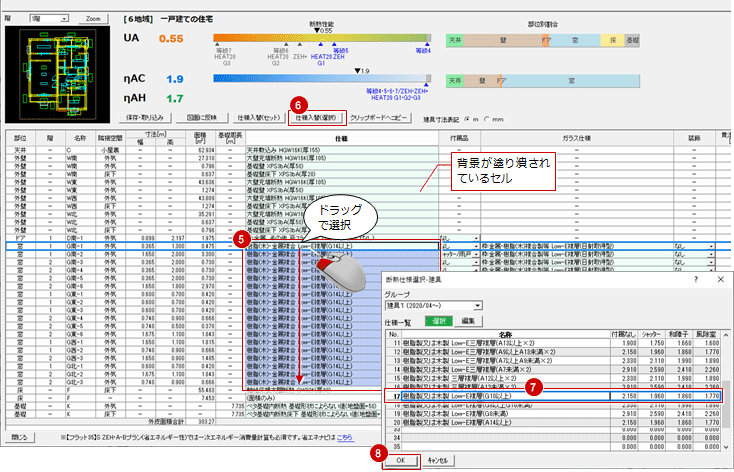

  5. 背景が塗り潰されているセルのデータを変更します。
    仕様各部位の断熱等の仕様を変更します。窓では、サッシ枠の仕様を選びます。
    付属品シャッターや雨戸、和障子など、熱抵抗を加味する付属部材を選択します。
    玄関前などに外気の流入を緩和する小部屋があれば、「風除室」を選びます。
    ガラス仕様窓ガラスの仕様を選びます。
    装飾ブラインドなど日射熱の侵入を調整する装飾材を選びます。
    変更したい仕様を選択して、「仕様入替（選択）」をクリックします。開いたダイアログで他の仕様を選択して「OK」をクリックします。
    仕様をまとめて変更することもできます。ドラッグでセルを複数選択してから「仕様入替（選択）」をクリックします。

    ※ ATZERO仕様を使用している場合は、「仕様」と「ガラス仕様」を別々に仕様変更します。
    ※ 3Dカタログ仕様を使用している場合は、「仕様」と「ガラス仕様」がセットになっているので、「仕様」と「ガラス仕様」が同時に変更されます。
  6. 仕様変更後の外皮平均熱貫流率（UA）、冷房期の平均日射熱取得率（ηAC）、暖房期の平均日射熱取得率（ηAH）の数値と評価、部位別の割合グラフを確認します。

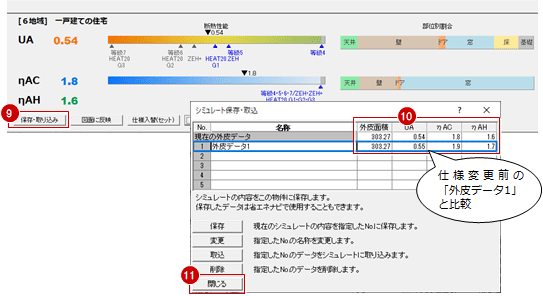

  7. 「保存・取り込み」をクリックします。
  8. 「シミュレート保存・取込」ダイアログで、仕様変更前のデータと比較します。
    仕様変更前のデータが良い場合は、そのデータを選択して「取込」をクリックします。
  9. 「シミュレート保存・取込」ダイアログの「閉じる」をクリックします。

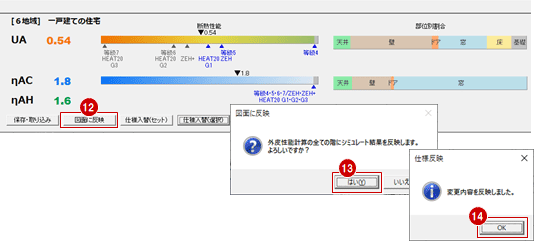

  10. 「図面に反映」をクリックし、確認画面の「はい」と「OK」を選んで変更した仕様を図面に反映します。

メモ

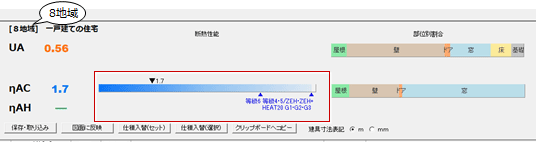

  • 8地域の場合は、η値の等級7は基準がなく、等級6は等級4・5と基準値が異なるため以下のような表示になります。
  • 3Dカタログ仕様の窓はサッシごとに仕様を持っているため、「仕様入替」で同じ仕様に一括変更しても、そのサッシに仕様がない場合はセットされません。サッシごとに仕様を変更してください。
  • ZEH+の4地域のUA値は、2022年度（～2023年3月）までは暫定措置の基準値0.50を使用していましたが、2023年度（2023年4月～）からは0.40以下になります。
    2023年4月版以降のプログラムでは基準値0.40で判定します。

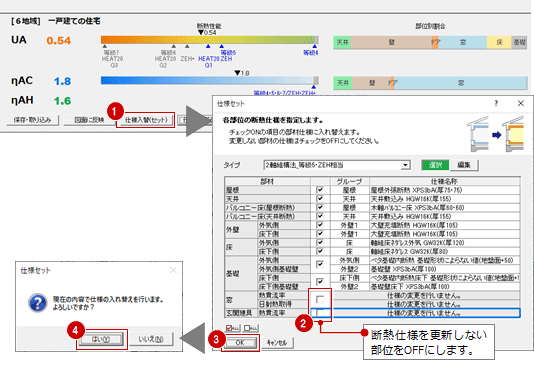

  1. 「仕様入替（セット）」をクリックします。
    ※ 確認画面が表示された場合は、下部の「メモ」を参照してください。
  2. 更新する対象の部位をONにしてから「OK」をクリックします。
  3. 確認画面の「はい」をクリックします。

メモ

  • 「専用初期設定：仕様セット」に仕様セットが登録されていない場合は、下図の確認メッセージ画面が表示されます。
    「OK」をクリックすると「仕様セット」ダイアログが開くので「編集」をONにし、「タイプ」から名称も設定して各部材の断熱仕様を設定します。
    ※「仕様セット」ダイアログの「OK」をクリックすると、設定した仕様セットが「専用初期設定：仕様セット」に反映されます。
    ※ 仕様セットの登録方法については、「専用初期設定：仕様セット」の「仕様セットを登録するには」を参照してください。

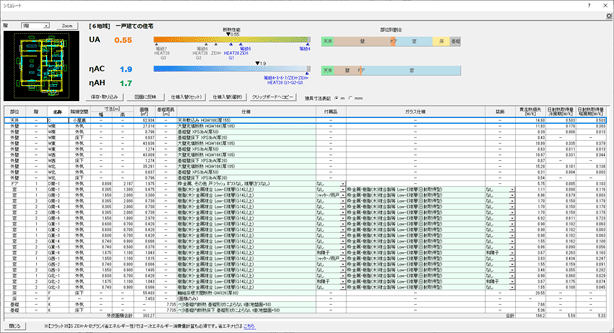

階 モニタに表示されている図面の階を切り替えます。
※ 熱的境界データのセルをクリックすると、そのデータのある図面の階に切り替わり、そのデータがモニタに赤く表示されます。
Zoom 一覧で選択されている部位をモニタに拡大表示します。
保存・取り込み シミュレートしたデータを保存、または前に保存したシミュレートデータに戻します。
保存されているシミュレートデータは、ARCHITREND 省エネナビで読み込んで一次エネルギー消費量を計算することができます。
図面に反映 緑色のセルで変更した内容を熱的境界データの属性に反映します。
仕様入替（セット） 「専用初期設定：仕様セット」に登録されている仕様セットを選択し、シミュレートで変更する断熱仕様の部位をONにして更新します。
仕様入替（選択） シミュレートの一覧で選択した断熱の仕様を変更します。
クリップボードへコピー 一覧のデータをクリップボードへコピーします。コピー後、他のアプリケーションで貼り付けて使用できます。
建具寸法表記
 サッシの幅と高さの寸法を表示する数値の表記単位を変更します。
「関連設定」 ダイアログの項目に関連する初期設定を確認できます。ツリーに「関連項目」が表示され、関連する分類項目が表示されます。

メモ

  • ダイアログの下方に表示されている「こちら」をクリックすると、ARCHITREND 省エネナビが起動します。ARCHITREND 省エネナビに連携するデータは、図面に入力されているデータです。シミュレートで変更したデータがある場合は、図面に反映させた後にARCHITREND 省エネナビを起動してください。

    「こちら」をクリックした後に表示される画面については「省エネナビ連携」の「一次エネルギー消費量を計算する」を参照してください。

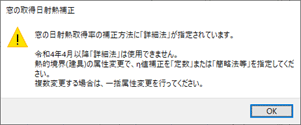

メッセージ内容 窓の日射熱取得率の補正方法に「詳細法」が指定されています。
対処方法 熱的境界（建具）の属性変更で、η値補正を「定数」または「簡略法等」を指定してください。
※ 令和4年4月以降「詳細法」は使用できません。

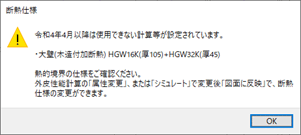

メッセージ内容 令和4年4月以降は使用できない計算等が設定されています。
対処方法 確認画面に表示されている断熱仕様を変更してください。
断熱仕様の変更は、「シミュレート」「U値シミュレート」「η値シミュレート」のいずれかの画面で変更後「図面に反映」を実行するか、または入力されている熱的境界（壁・妻壁）、熱的境界（屋根）を属性変更で行ってください。
