| プログラム名 | CAD | Ver. | Ver.2 | ID | T000002 | 更新日 | 2018/06/12 |
Q：《CAD》で連続する線を10mピッチで区切りたいのですがどうしたらよいですか。
A：［ホーム］タブの［特殊線］で飾りの間隔を設定して入力してください。
操作方法

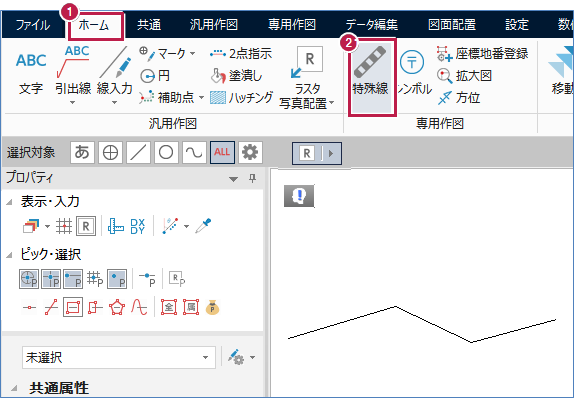

- ［ホーム］タブをクリックします。
- ［専用作図］グループ－［特殊線］をクリックします。
- ［その他］タブをクリックします。
- 「TYPE2」を選択して、［設定］をクリックします。

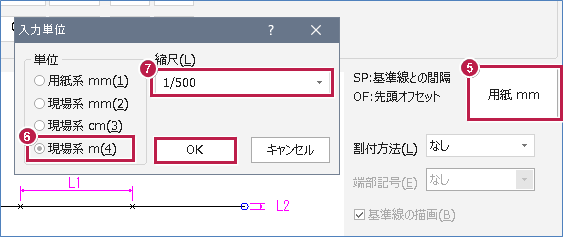

- ［入力単位］をクリックします。
- 「現場系m」を選択します。
- 縮尺を図面のレベルに合わせて、［OK］をクリックします。
- ［割付方法］を「なし」にします。
- ［設定項目］のSP=0.000、OF=0.000、L1（ピッチ）=10.000、L2には「×」の大きさを入力して、［OK］をクリックします。

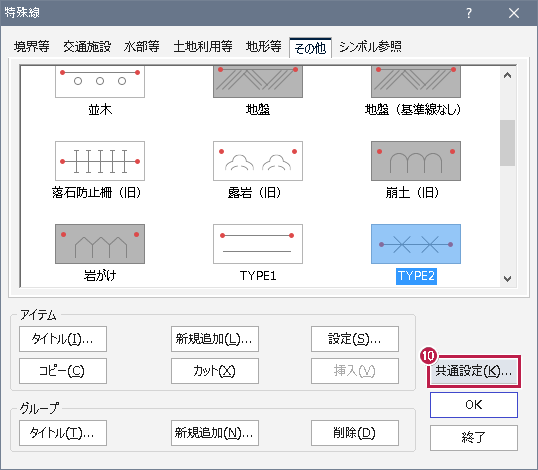

- ［共通設定］をクリックします。

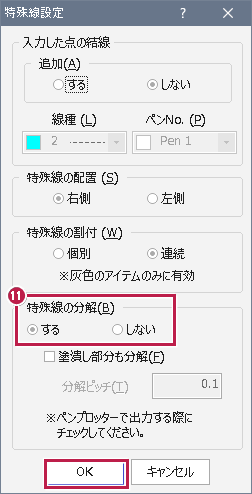

- ［特殊線の分解］を「する」にして、［OK］をクリックします。

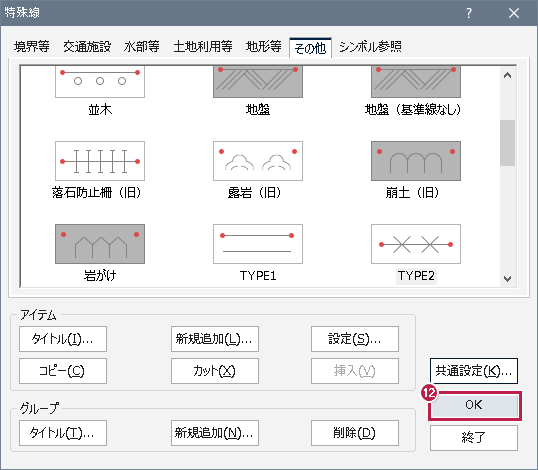

- ［OK］をクリックします。

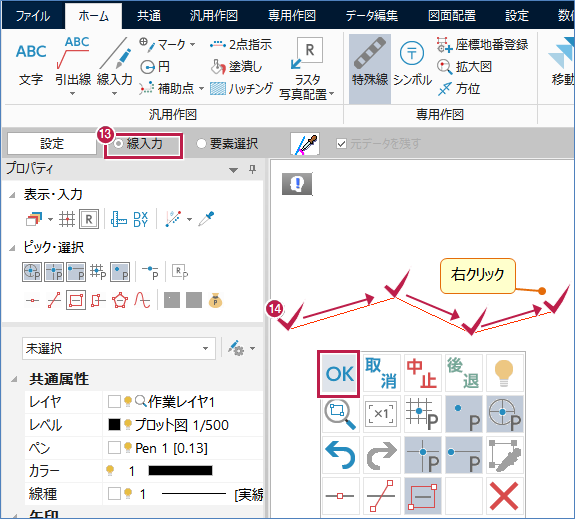

- インプットバーで［線入力］をクリックします。
- 連続線の折点を順番にクリックして、右クリックで［OK］をクリックします。

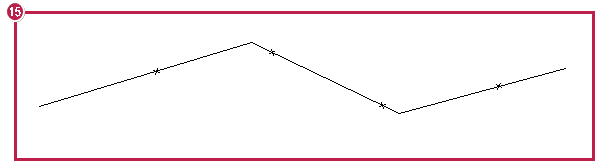

- 連続線上に指定したピッチ通りに点があることを確認します。
メモ
- 自由曲線の要素でもインプットバーの［要素選択］を選択してクリックすれば可能です。
