| プログラム名 | CAD | Ver. | Ver.2 | ID | T000007 | 更新日 | 2018/06/12 |
Q：《CAD》で1/250の図面を作りました。別ページに1/500の図面があるのですが、1/250の図面の一部を合成するにはどうしたらよいですか。
A：［ホーム］タブの［複写］で［ページ間でレベル追加］をONにして別ページへ貼り付けし、［レベル移動］－［合成］で1/500のレベルにあわせてください。
操作方法

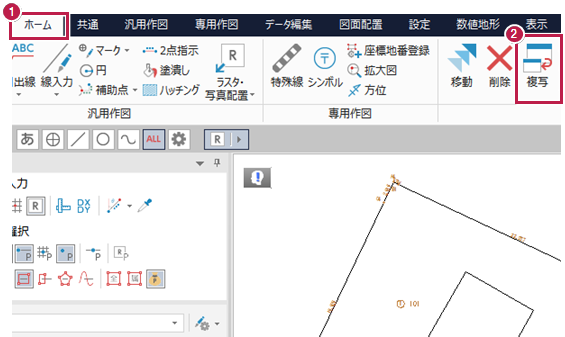

- ［ホーム］タブをクリックします。
- ［データ編集］グループ－［複写］をクリックします。

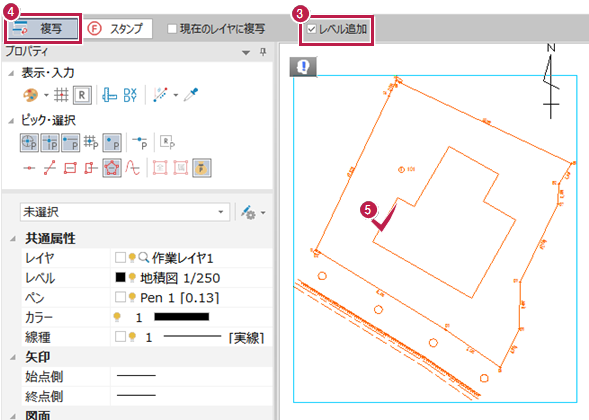

- 複写して持っていきたいデータを範囲指定するなどして選択して、インプットバーの［レベル追加］をONにします。
- 「複写」を選択します。
- 複写元基準点をクリックします。

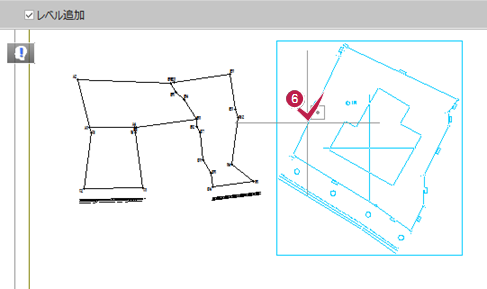

- ページを切り替えて、適当な場所をクリックしてデータを貼り付けます。

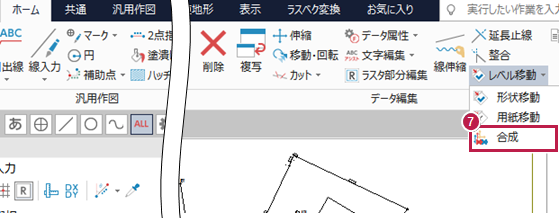

- ［データ編集］グループ－［レベル移動］－［合成］をクリックします。

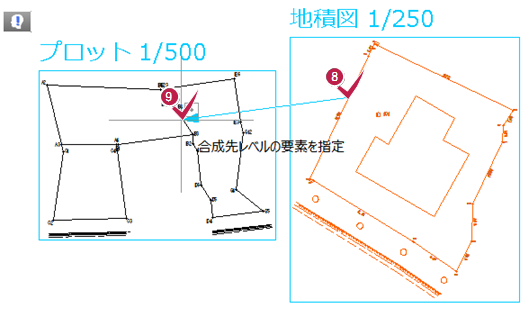

- 貼り付けた合成元のレベルデータをクリックします。
- 合成先のレベルデータをクリックします。

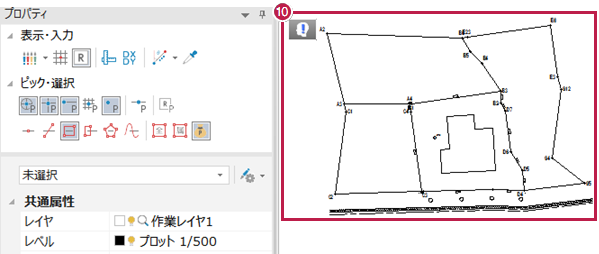

- 別ページの1/250の図面の一部を、1/500のレベルにあわせて合成できたことを確認します。
メモ
- 基準点を2点指定できる場合は［移動・回転］であわせる方法があります。操作方法はこちらを参照してください。
- 【BLUETREND XA】の［ページ間編集］と同等の操作ができます。
