Q：《CAD》で方位マークを入力するにはどうしたらよいですか。
A：［ホーム］タブの［方位］でタイプを選択して配置してください。
操作方法
- 方位を入力する前に、回転角を確認するために、［設定］タブをクリックします。

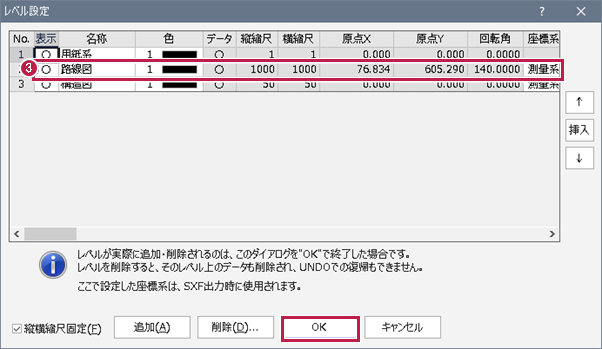

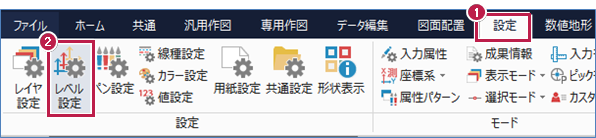

- ［設定］グループ－［レベル設定］をクリックします。
- 回転角が設定されていることを確認して、［OK］をクリックします。
- ［ホーム］タブをクリックします。

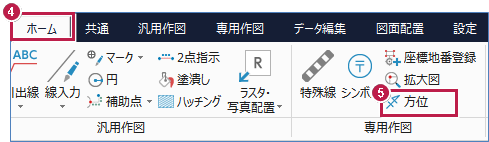

- ［専用作図］グループ－［方位］をクリックします。

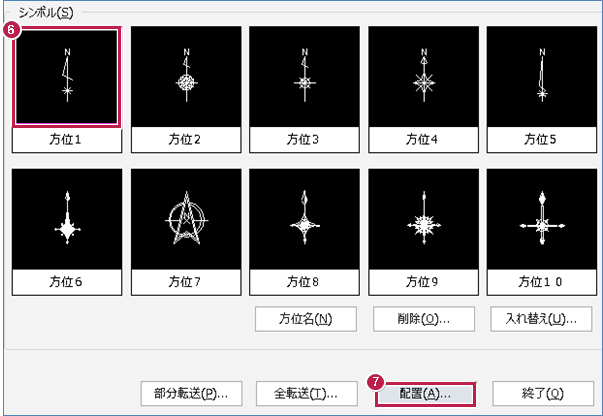

- 方位を選択します。
- ［配置］をクリックします。

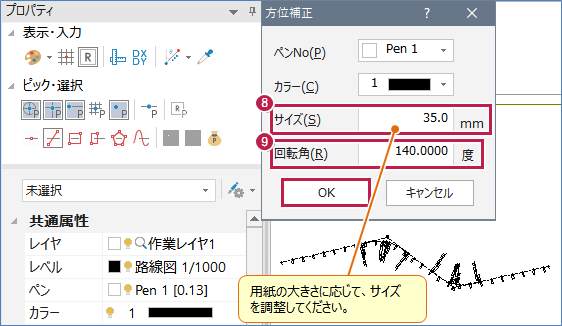

- ［方位補正］で用紙サイズに応じたサイズを入力します。
- 回転角は選択しているレベルの回転角が連動していることを確認して、［OK］をクリックします。

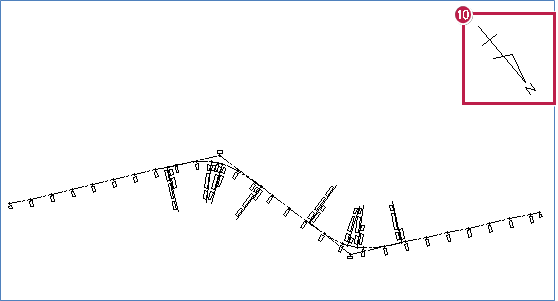

- CADに配置して、方位が図面の回転角になっていることを確認します。
メモ
- 地積図・測量図の場合は、図面配置時に方位マークの設定が可能です。
