| プログラム名 | CAD | Ver. | Ver.2 | ID | T000037 | 更新日 | 2020/06/23 |
Q：《CAD》でSXF形式のデータを取り込むにはどうしたらよいですか。
A：［ファイル］タブの［外部ファイル読込み］－［SXF］で、P21やSFCファイルを選択して取り込んでください。
操作方法

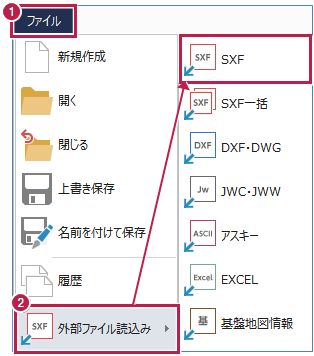

- ［ファイル］タブをクリックします。
- ［外部ファイル読込み］－［SXF］をクリックします。

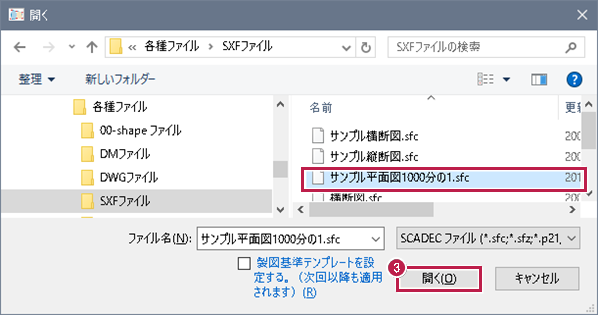

- P21やSFCのファイルを選択して［開く］をクリックします。

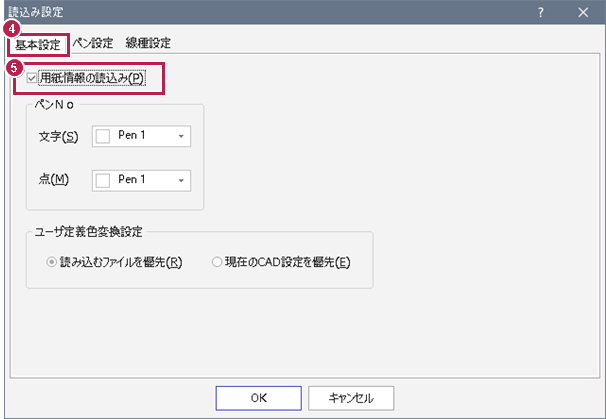

- ［基本設定］タブをクリックします。
- ［用紙情報の読込み］をONにします。

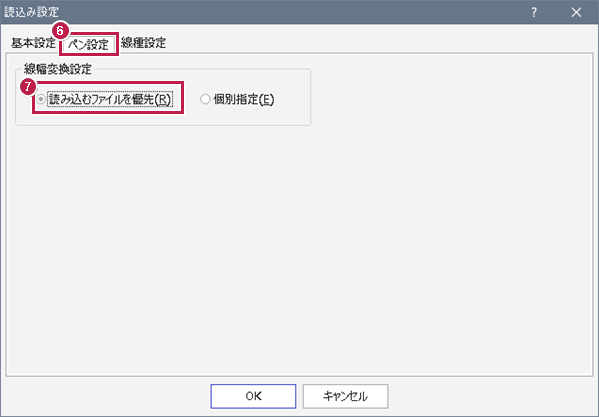

- ［ペン設定］タブをクリックします。
- ［読み込むファイルを優先］をONにします。

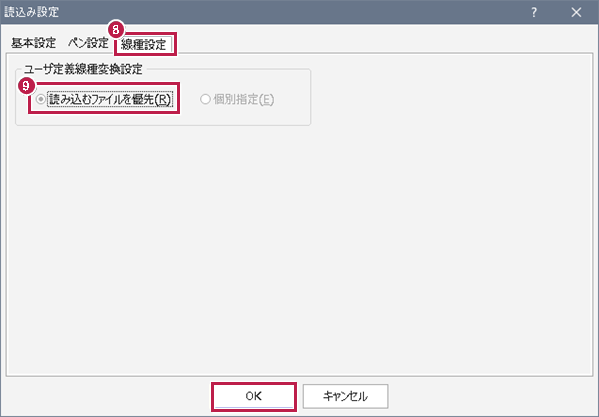

- ［線種設定］タブをクリックします。
- ［読み込むファイルを優先］をONにして、［OK］をクリックします。

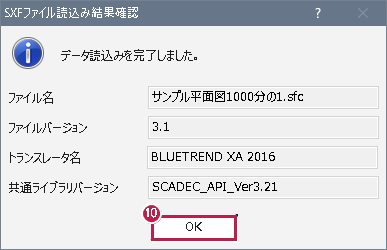

- 読込み確認の［OK］をクリックします。

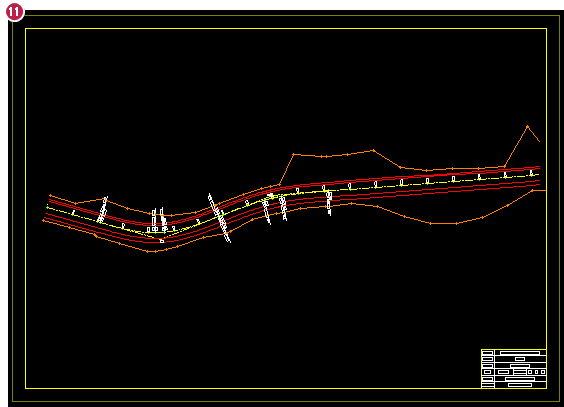

- ページに読み込まれたことを確認します。
メモ

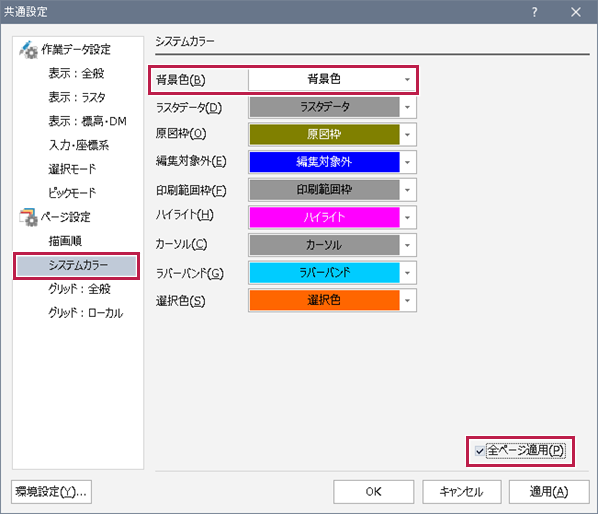

- SXFデータを読み込んで、CADの背景が黒色になったものを白色にするには、［設定］タブの［設定］グループ－［共通設定］で、システムカラーの背景色を変更してください。

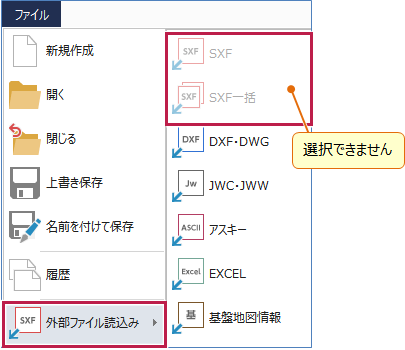

- 元ページを開いた状態では、［外部ファイル読込み］－［SXF］は使用できません。
