Q：《CAD》の［ラスタ・写真配置］で画像を開きますが配置できません。どうしたらよいですか。
A：［ラスタデータ配置］で配置基準点が指定できない場合は［四隅ピック］をOFFにしてください。
CAD上に配置できない場合は［ピックモード］－［フリー］をONにしてください。
CAD上に配置できない場合は［ピックモード］－［フリー］をONにしてください。
操作方法
- ［ホーム］タブをクリックします。

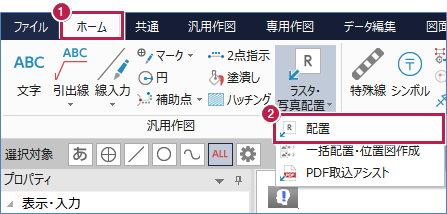

- ［汎用作図］グループ－［ラスタ・写真配置］－［配置］をクリックします。

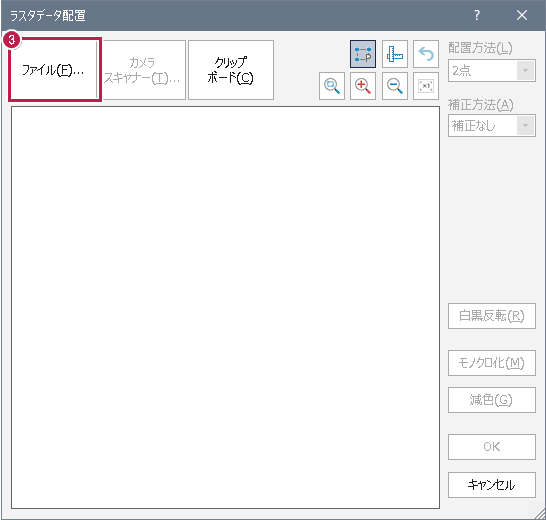

- ［ファイル］をクリックします。

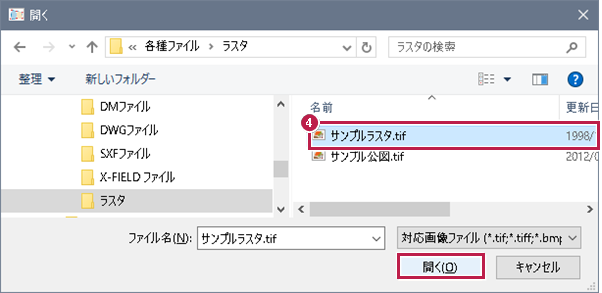

- ラスタデータを選択して［開く］をクリックします。

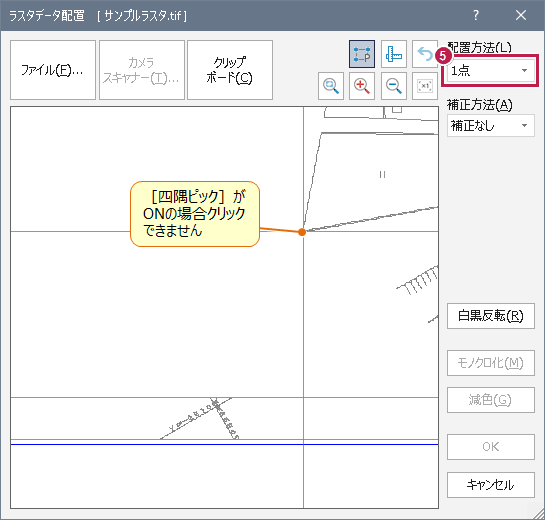

- ［配置方法］を「1点」にします。

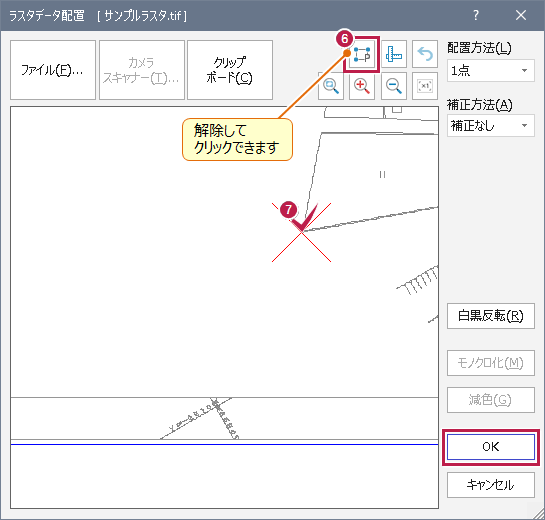

- ［四隅ピック］をOFFにします。
- 任意の配置基準点をクリックして指定し、［OK］をクリックします。

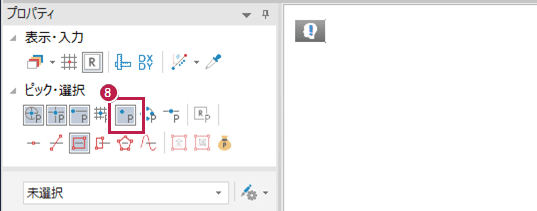

- ［プロパティ］の［ピック・選択］で［ピックモード：フリー］をONにして、CAD上に配置します。
※［設定］タブの［モード］グループ－［ピックモード］－［フリー］をクリックして、ON/OFFを切り替えることもできます。
メモ
- ［四隅ピック］がONの場合、ラスタデータの四つ角（左上、左下、右上、右下）しか選択することができなくなります。
- ［配置方法］を「1点+方向」「2点」「4点」などに切り替えた場合は、［ドラフタ］のON/OFFも確認してください。［ドラフタ］の動作についてはこちらを参照してください。
