Q：《CAD》で［外部ファイル読込み］したDWGの「モデル空間」にある一部の図面データだけを読み込むにはどうしたらよいですか。
A：［ファイル］タブの［外部ファイル読込み］－［DXF・DWG］で、［読込範囲］を指定し［単独配置］で縮尺や倍率を設定して取り込んでください。

操作方法

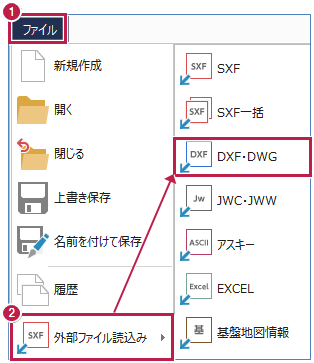

  1. ［ファイル］タブをクリックします。
  2. ［外部ファイル読込み］－［DXF・DWG］をクリックします。

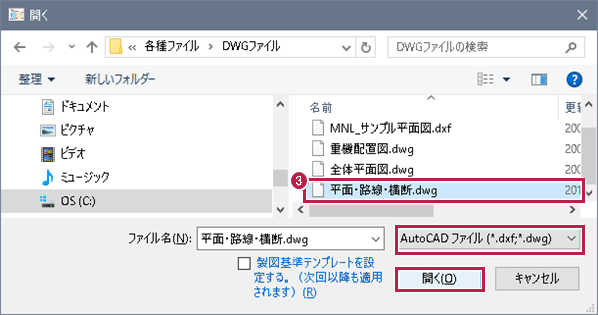

  3. ファイルの保存先で、ファイルを選択して［開く］をクリックします。

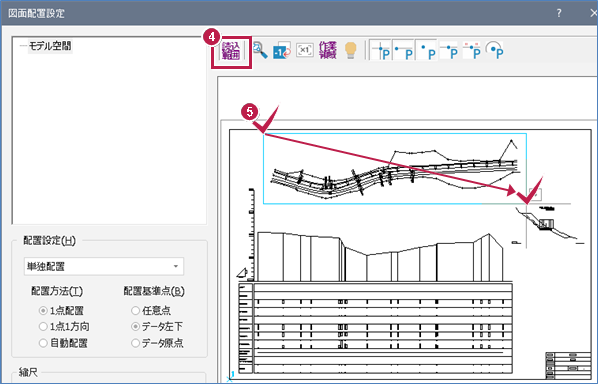

  4. ［読込範囲］をクリックします。
  5. 読み込む範囲の1点目、2点目をクリックします。

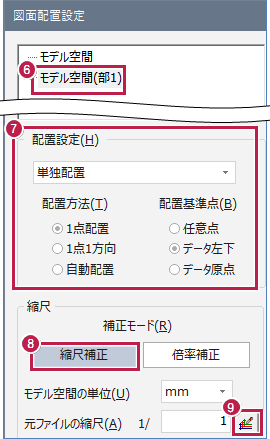

  6. 読み込む空間データを選択します。
  7. ［配置方法］を設定します。
  8. ［縮尺補正］を選択します。
  9. 縮尺を確認するために、［縮尺計測］をクリックします。

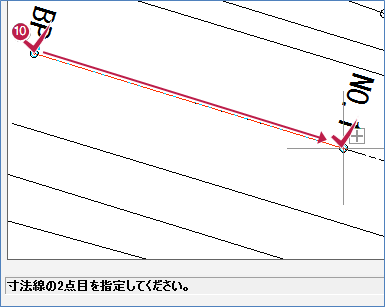

  10. 拡大して長さのわかる、1点目と2点目をクリックします。

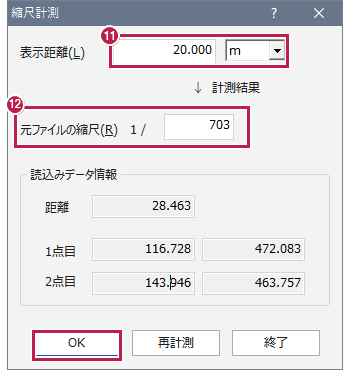

  11. ［表示距離］に図上の既知距離を入力します。
  12. ［元ファイルの縮尺］が自動計算されたら［OK］をクリックします。

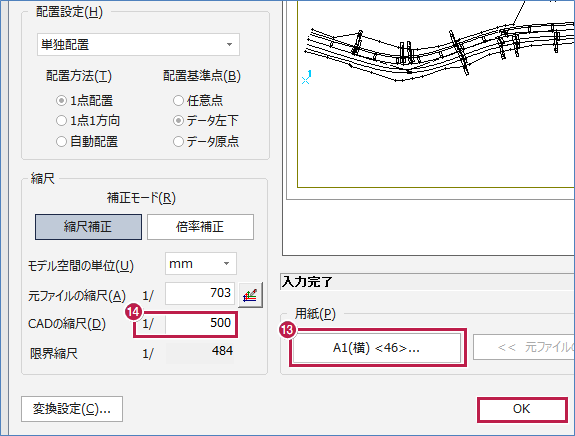

  13. 配置する［用紙］を選択します。
  14. 配置する［CADの縮尺］を入力後に、［OK］をクリックして配置します。
