Q：《CAD》で図面上の2点間の距離の寸法を出すにはどうしたらよいですか。
A：［ホーム］タブの［2点指示］で配置してください。
操作方法

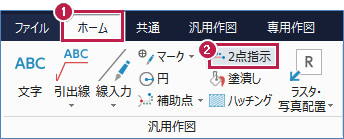

- ［ホーム］タブをクリックします。
- ［汎用作図］グループ－［2点指示］をクリックします。

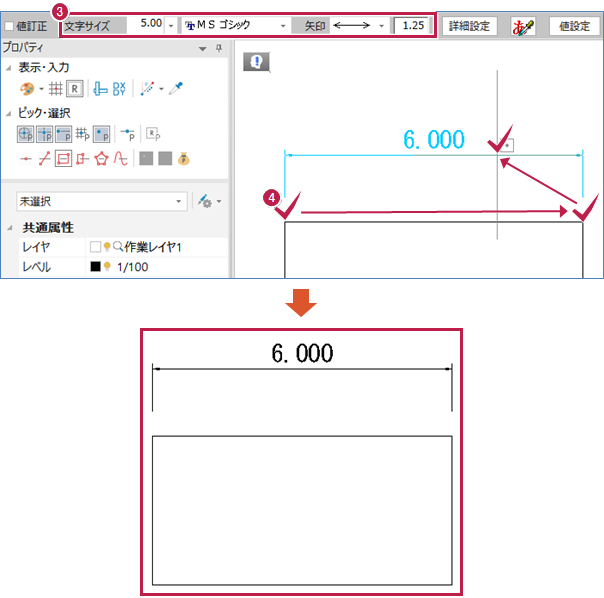

- インプットバーで［文字サイズ］、［矢印］の設定をします。
- 寸法線の1点目と2点目と方向をクリックします。
メモ
- 寸法の引き出し線を出したくない場合や、斜めに引き出したいというような場合は、インプットバーの［詳細設定］でおこないます。斜めに引き出す操作方法はこちらを参照してください。
- 寸法値のみを配置したい場合は［表示］タブの［表示］グループ－［計測］－［2点間の距離方向角］を使用してください。
