［マスク］は、線や文字などと同じCAD要素の1つです。指定範囲を背景色で塗り潰してデータを見えないようにくり抜く場合に使用します。［レイヤ設定］で［マスク］を有効にしたレイヤは［マスク］の下になって見えなくなり、無効にすると［マスク］の上になって見えるようになります。

操作方法

■［マスク］の入力と［レイヤ設定］

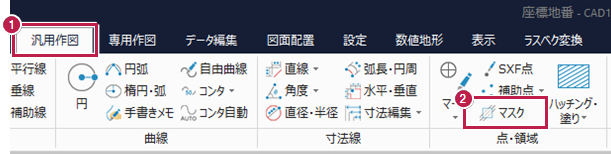

1. ［汎用作図］タブをクリックします。
2. ［点・領域］グループ－［マスク］をクリックします。

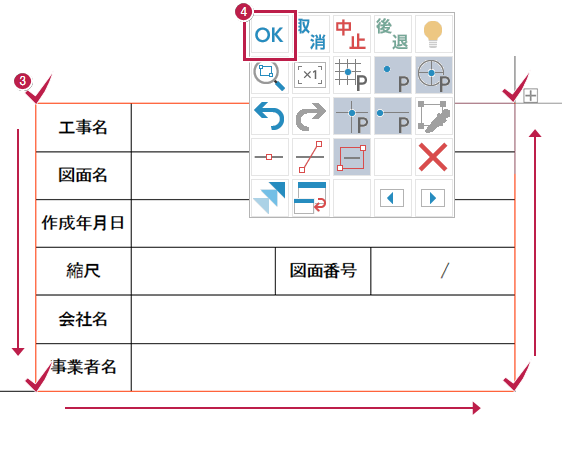

3. タイトルボックス（表題欄）に沿ってクリックし、グリッド線（方眼線）を入れたくない範囲にマスクを入力します。
4. 右クリックして［OK］をクリックします。

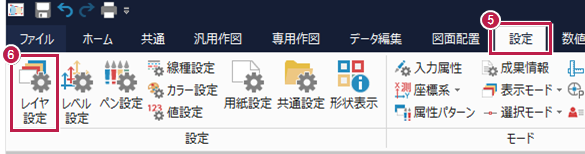

5. ［設定］タブをクリックします。
6. ［設定］グループ－［レイヤ設定］をクリックします。

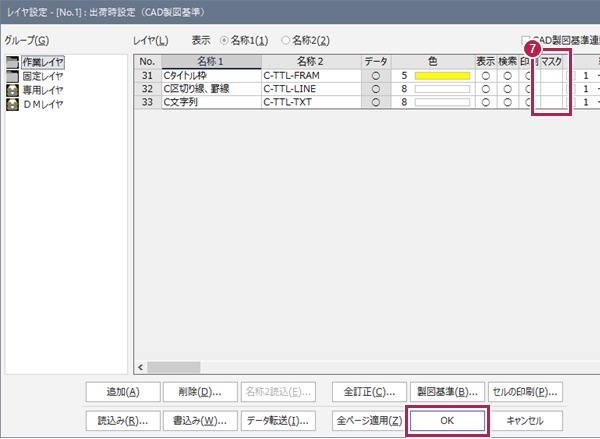

7. ［マスク］で消えてしまわないように、消したくないレイヤの［マスク］は「空白」にして無効にし、［OK］をクリックします。


---

■［印刷］の［出力設定］

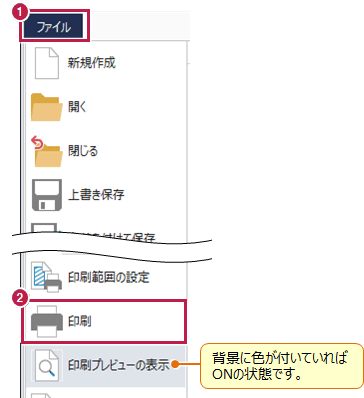

1. ［ファイル］タブをクリックします。
2. ［印刷プレビューの表示］がONであることを確認して［印刷］をクリックします。
   ※［印刷プレビューの表示］の背景に色が付いていればONの状態です。OFFの場合はクリックしてONにしてください。

3. ［印刷プレビュー］タブをクリックします。
4. プリンター名を確認し、［印刷］グループ－［出力設定］をクリックします。

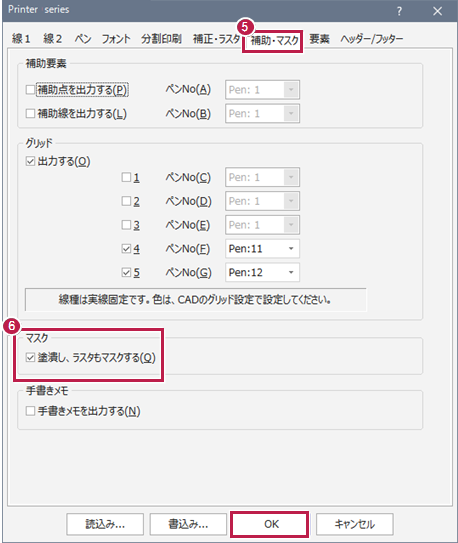

5. ［補助・マスク］タブをクリックします。
6. ［補助・マスク］タブの［塗潰し、ラスタもマスクする］をONにして［OK］をクリックします。
