Q：《CAD》図面の赤色以外はすべて黒色で2色印刷するにはどうしたらよいですか。
A：印刷時にペンで分けて赤黒印刷する方法があります。赤で印刷したい要素だけペンを分けて、［出力設定］の［ペン］タブで赤黒のみの設定にしてください。

操作方法

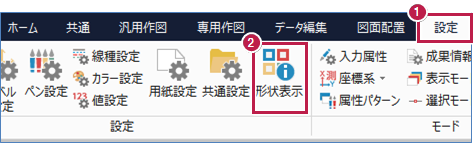

  1. ［設定］タブをクリックします。
  2. ［設定］グループ－［形状表示］をクリックします。

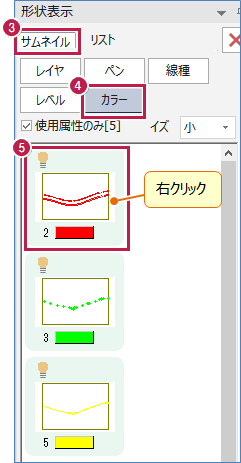

  3. ［サムネイル］タブをクリックします。
  4. ［カラー］をクリックします。
  5. 赤のデータで右クリックします。
  6. ［要素選択 新規］をクリックして、データを選択します。

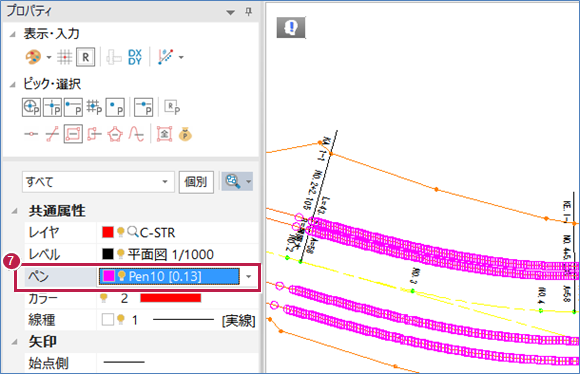

  7. ［プロパティ］－［共通属性］－［ペン］を使用していないペンに変更します。
    今回は「Pen 10［0.13］」に変更します。

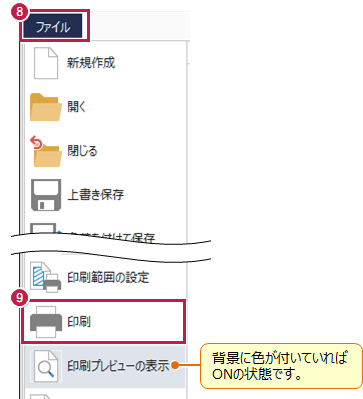

  8. ［ファイル］タブをクリックします。
  9. ［印刷プレビューの表示］がONであることを確認して［印刷］をクリックします。
    ※［印刷プレビューの表示］の背景に色が付いていればONの状態です。OFFの場合はクリックしてONにしてください。

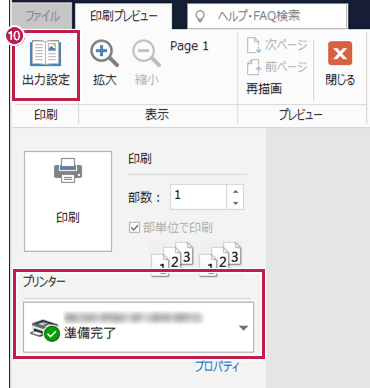

  10. プリンター名を確認して、［印刷プレビュー］タブの［印刷］グループ－［出力設定］をクリックします。

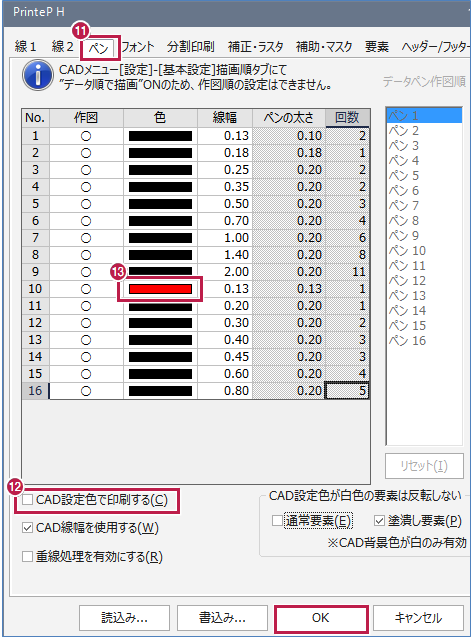

  11. ［ペン］タブをクリックします。
  12. ［CAD設定色で印刷する］のチェックを外します。
  13. 変更したペン（入力例ではPen10）の［色］をダブルクリックして赤色に変更し、［OK］をクリックします。

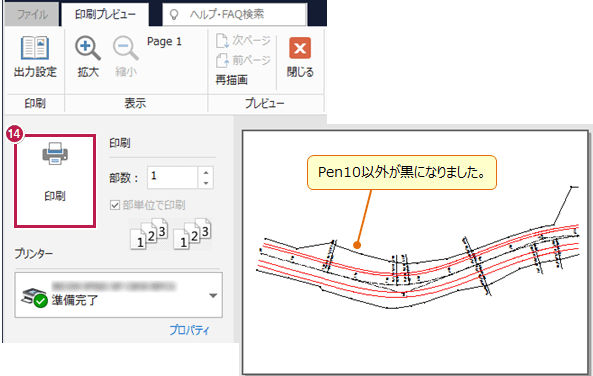

  14. 赤色以外のデータがすべて黒色になったことを確認し、［印刷］をクリックします。
