CAD（その他） > 印刷・出力
プログラム名 CAD Ver. Ver.2 ID T000158 更新日 2018/06/12
Q：《CAD》A2サイズの図面の一部を抜き出して、A3用紙にそのままの大きさで印刷するにはどうしたらよいですか。
A：［印刷範囲の設定］で「A3」を選んで印刷位置を指定し、［印刷］の［出力設定］で［補正・ラスタ］タブの［サイズ］を「100%（等倍）」に設定してください。

操作方法

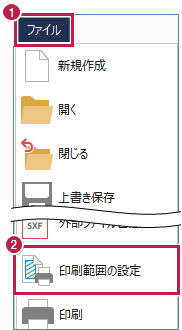

  1. ［ファイル］タブをクリックします。
  2. ［印刷範囲の設定］をクリックします。

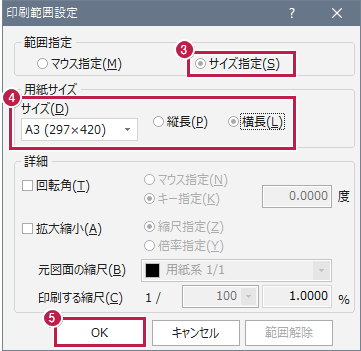

  3. ［サイズ指定］をONにします。
  4. ［用紙サイズ］を「A3」にして、［横長］をONにします。
  5. ［OK］をクリックします。

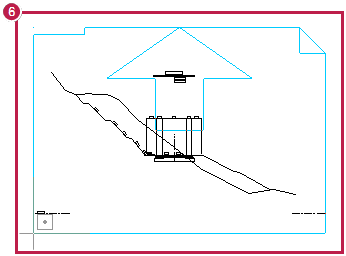

  6. 用紙の配置位置を指定します。

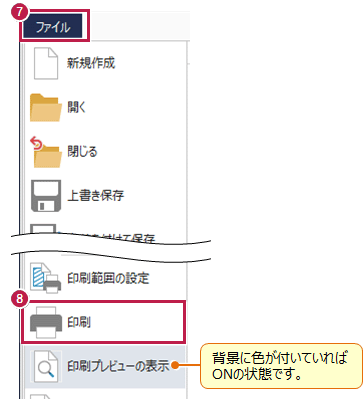

  7. ［ファイル］をクリックします。
  8. ［印刷プレビューの表示］がONであることを確認して［印刷］をクリックします。
    ※［印刷プレビューの表示］の背景に色が付いていればONの状態です。OFFの場合はクリックしてONにしてください。
  9. ［印刷プレビュー］タブでプリンター名を確認し、［印刷］グループ－［出力設定］をクリックします。

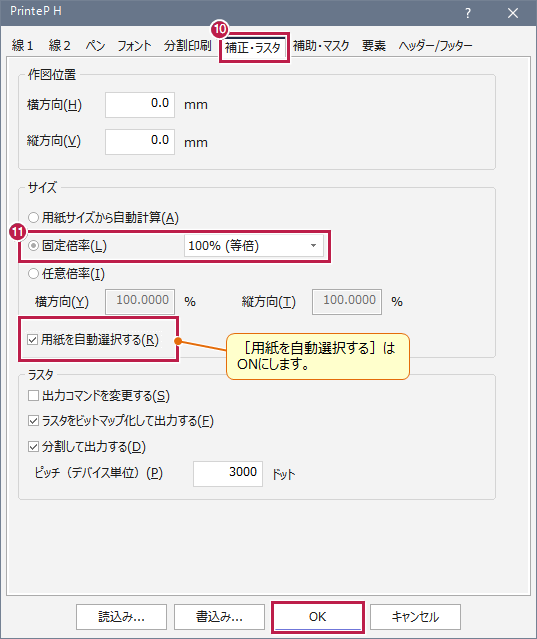

  10. ［補正・ラスタ］タブをクリックします。
  11. ［固定倍率］をONにして、「100％（等倍）」を選択したら［OK］をクリックします。
