| プログラム名 | CAD | Ver. | Ver.2 | ID | T000168 | 更新日 | 2018/06/12 |
Q：《CAD》［印刷プレビュー］で図面を見ると、線が太くなっています。細い線で印刷するにはどうしたらよいですか。
A：データは変えずに印刷する線を細くするには、［出力設定］の［ペン］タブで［CAD線幅を使用する］をOFFにしてください。
操作方法

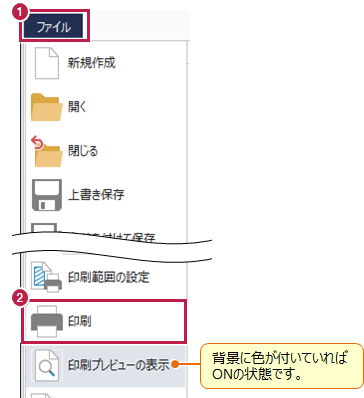

- ［ファイル］タブをクリックします。
- ［印刷プレビューの表示］がONであることを確認して［印刷］をクリックします。
※［印刷プレビューの表示］の背景に色が付いていればONの状態です。OFFの場合はクリックしてONにしてください。

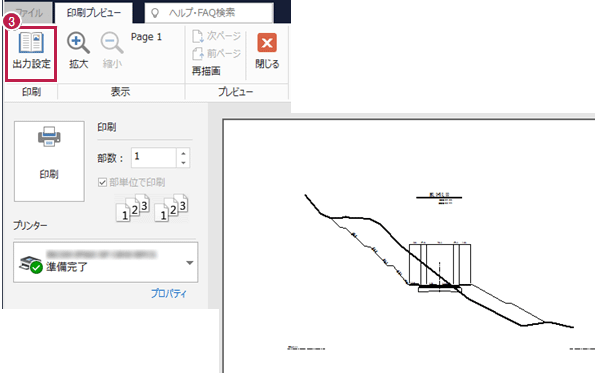

- ［印刷プレビュー］タブでプリンター名を確認し、［印刷］グループ－［出力設定］をクリックします。

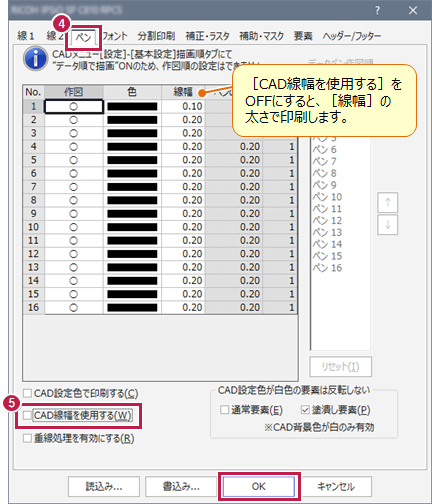

- ［ペン］タブをクリックします。
- ［CAD線幅を使用する］をOFFにして、［OK］をクリックします。
※［CAD線幅を使用する］がONの場合は、CADの［ペン設定］の太さで印刷します。
［CAD線幅を使用する］がOFFの場合は、印刷プレビューの［出力設定］－［ペン］タブの太さで印刷します。

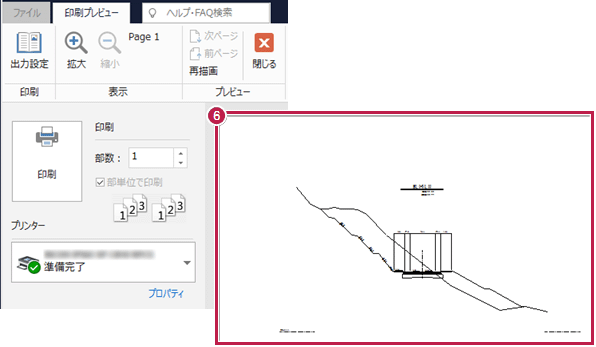

- 線が細くなったことを確認します。
メモ
- 線の太さは、16種類の「ペン」で管理しています。
- CAD上で太さを表現したい場合は、［設定］タブの［ペン設定］で［線幅有効］をONにしてください。実際より太く強調して表示します。
