Q：《CAD》引照点と境界点の表を作成するにはどうしたらよいですか。
A：［測量図配置］の［引照境界］タブで引照点、境界点をそれぞれ指定し、［表タイプ］を設定してください。(［地積図］も同様)
操作方法

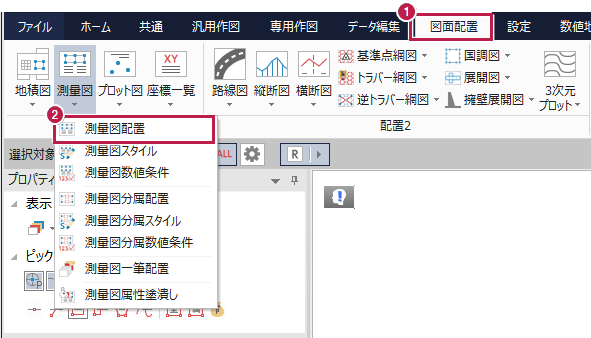

- ［図面配置］タブをクリックします。
- ［配置1］グループ－［測量図］－［測量図配置］をクリックします。

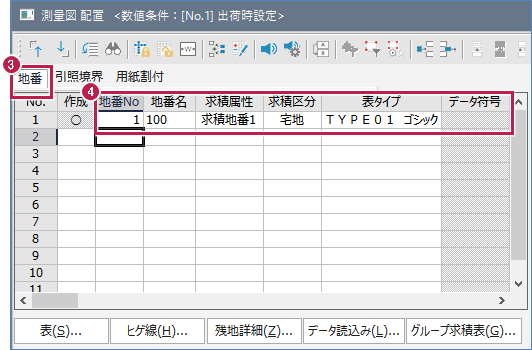

- ［地番］タブをクリックします。
- 作成する地番を入力します

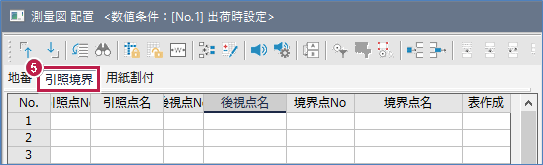

- ［引照境界］タブをクリックします。

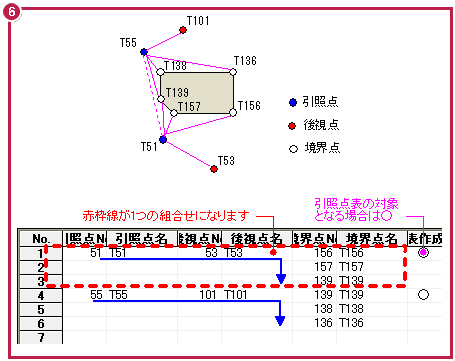

- 下図を参考にして、右側のプロット図で点を指定して入力します。

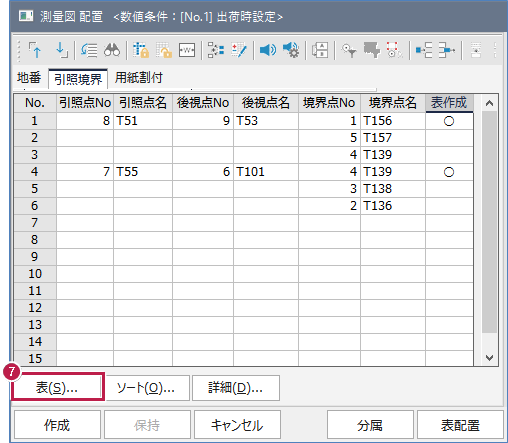

- ［表］をクリックします。

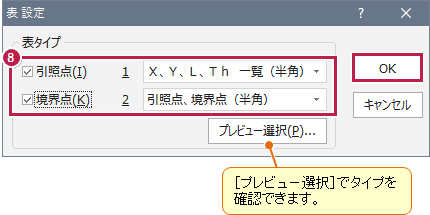

- ［引照点］［境界点］をそれぞれONにして表タイプを選択し、［OK］をクリックします。

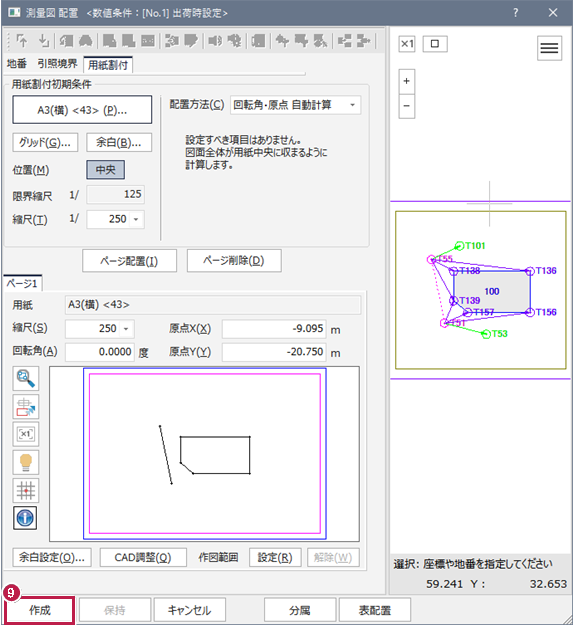

- 用紙割付後に［作成］をクリックします。

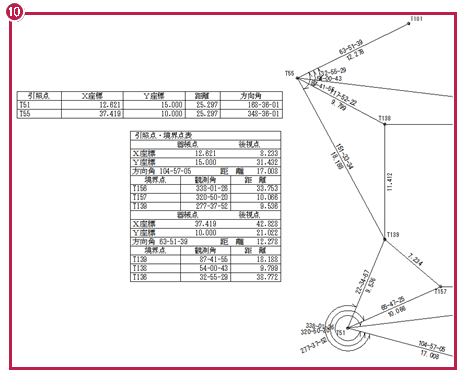

- 引照点と境界点の表が作成できたことを確認します。
