操作方法

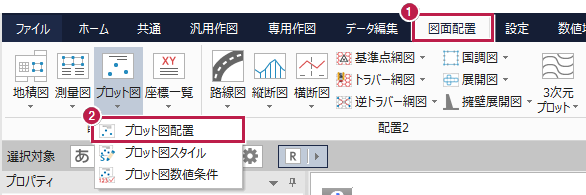

1. ［図面配置］タブをクリックします。
2. ［配置1］グループ－［プロット図］－［プロット図配置］をクリックします。

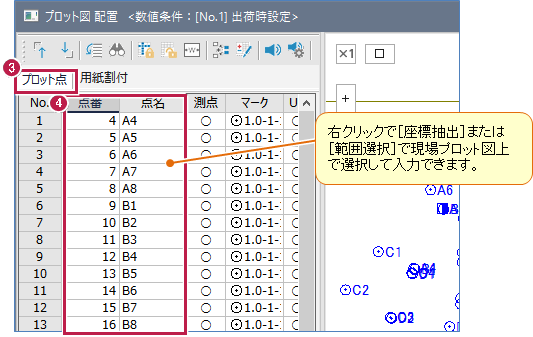

3. ［プロット点］タブをクリックします。
4. 配置する測点を入力します。

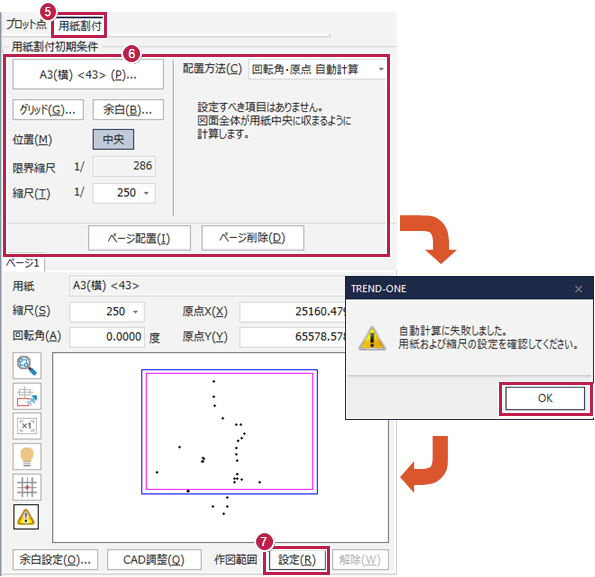

5. ［用紙割付］タブをクリックします。
6. 「用紙サイズ」と「縮尺」を決めて［ページ配置］をクリックします。［配置方法］を「回転角・原点・自動計算」にすると、「自動計算に失敗しました。用紙および縮尺の設定を確認してください。」メッセージが出ますが［OK］をクリックして進めます。
7. ［作図範囲］の［設定］をクリックします。

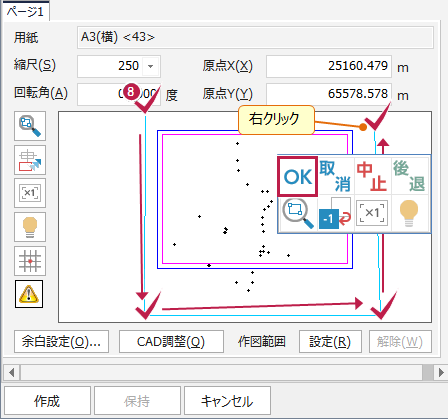

8. プレビュ－画面で、作成範囲を多角形指定し、右クリックして［OK］をクリックして確定します。

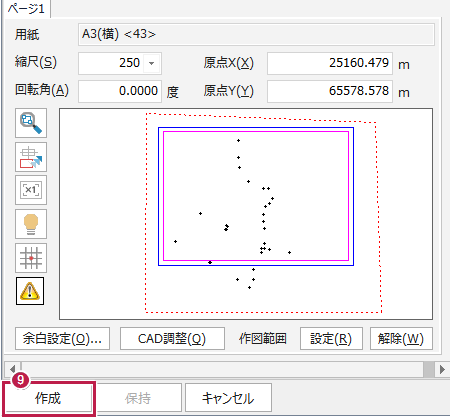

9. ［作成］をクリックします。

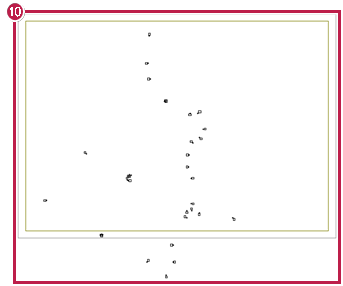

10. 用紙の外側までプロット点があることを確認します。
