| プログラム名 | CAD | Ver. | Ver.2 | ID | T000683 | 更新日 | 2018/06/12 |
Q：ラスタデータのコンタ線を、［線入力］でトレースしました。この線に標高を持たせるにはどうしたらよいですか。
A：［汎用作図］タブで［コンタ］－［連続線のコンタ化］をおこなった後に、［コンタ］－［標高訂正］でコンタ線に高さを与えてください。
操作方法
■線をコンタ化する方法
- ［汎用作図］タブをクリックします。

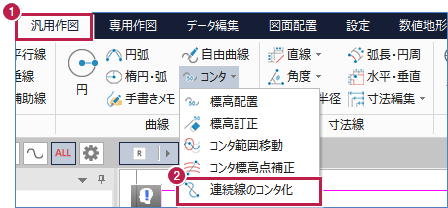

- ［曲線］グループ－［コンタ］－［連続線のコンタ化］をクリックします。

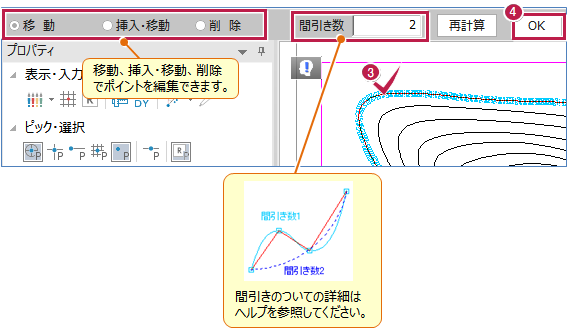

- 線をクリックして、インプットバーの設定で、［移動］、［挿入・移動］、［削除］でポイントを編集することができます。
- ［OK］をクリックして、線をコンタ化させます。
■コンタ線に高さを与える方法
- ［汎用作図］タブをクリックします。

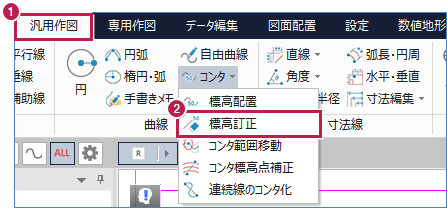

- ［曲線］グループ－［コンタ］－［標高訂正］をクリックします。
- 標高の低い方から高い方へ、自由曲線上を交差するようにクリックして選択します。
- ［基準の標高］に下の高さを設定し、ピッチの値を入力して［OK］をクリックします。
■標高値を表示させる方法
- ［汎用作図］タブをクリックします。

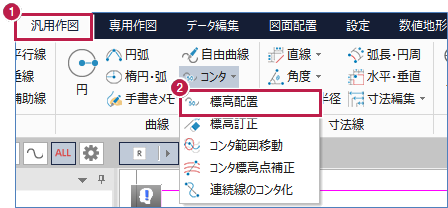

- ［曲線］グループ－［コンタ］－［標高配置］をクリックします。

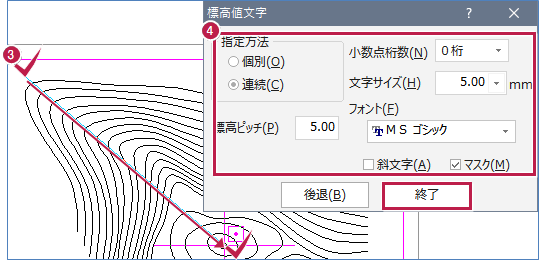

- 標高の低い方から高い方へ、自由曲線上を交差するようにクリックして選択します。
- ［標高文字］の設定をして、［終了］をクリックします。

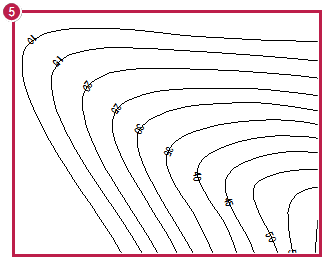

- 標高文字が配置されたことを確認します。
メモ
- 線分で入力した場合は、［データ編集］タブ－［線編集］グループ－［線編集］－［分割・結合］で連続線にしてから、上記作業をおこなってください。
- 途切れているコンタ線を結合する方法はこちらを参照してください。
