Q:《CAD》で塗り潰した領域上に円文字を入れた時、塗り潰しをくり抜いた表示にするにはどうしたらよいですか。
A:[ホーム]タブの[文字]でインプットバーの[詳細]にある[マスク]をONにしてください。

操作方法

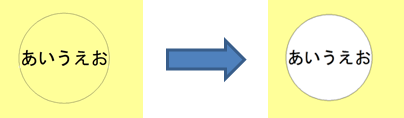

■塗潰し領域の上に円文字を入れた時に、塗潰しをくり抜いたような表示にしたい。

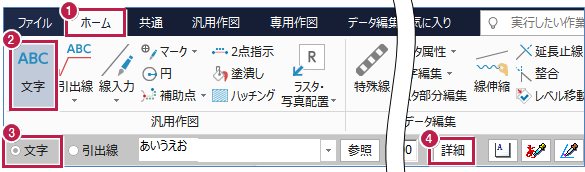

  1. [ホーム]タブをクリックします。
  2. [汎用作図]グループ-[文字]をクリックします。
  3. インプットバーの[文字]を選択します。
  4. インプットバーの[詳細]をクリックします。

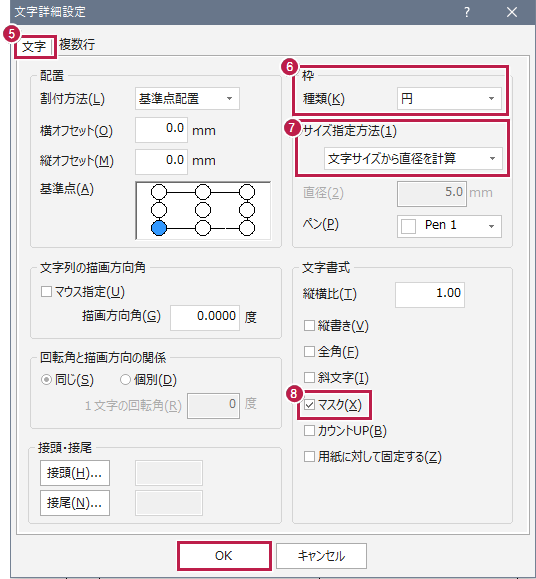

  5. [文字]タブをクリックします。
  6. [枠]の[種類]を「円」にします。
  7. [サイズ指定方法]を「文字サイズから直径を計算」にします。
  8. [文字書式]の[マスク]をONにして[OK]します。
  9. 文字を配置してください。
メモ
  • 円文字自体に塗り潰しを入れるときは、[データ編集]-[文字編集]-[分解・連結]で、円と文字に分解すると、円を閉合領域で塗り潰すことができます。
