Q：《CAD》でウォーターレベル（水位）マークを入れるにはどうしたらよいですか。
A：［専用作図］タブ－［特殊記号］の「水位マーク」を、［ドラフタ］を使って水平に入力してください。

操作方法

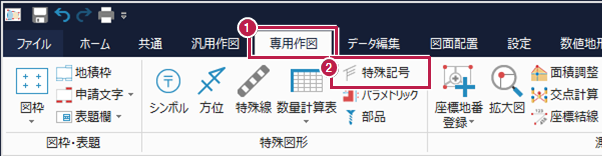

  1. ［専用作図］タブをクリックします。
  2. ［特殊図形］グループ－［特殊記号］をクリックします。

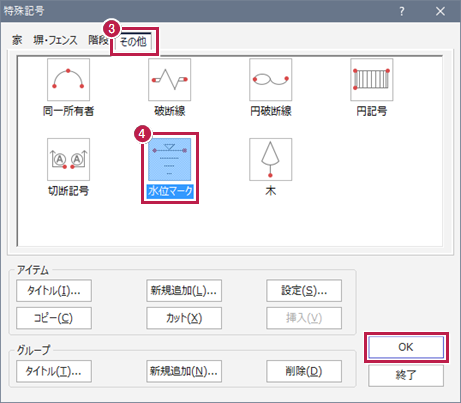

  3. ［その他］タブをクリックします。
  4. ［水位マーク］を選択して、［OK］をクリックします。

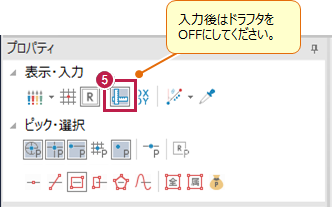

  5. ［プロパティ］－［表示・入力］－［ドラフタ］をONにします。

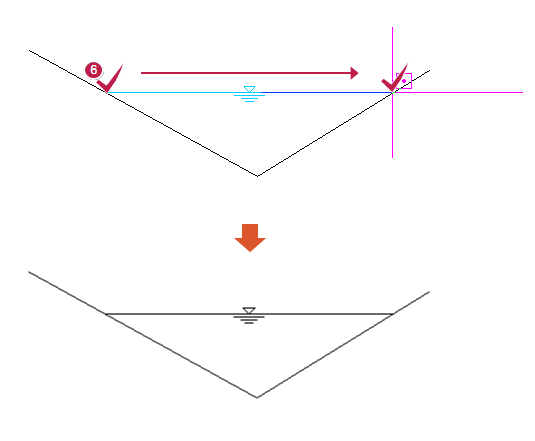

  6. 水位マークの始点と終点をクリックします。
メモ

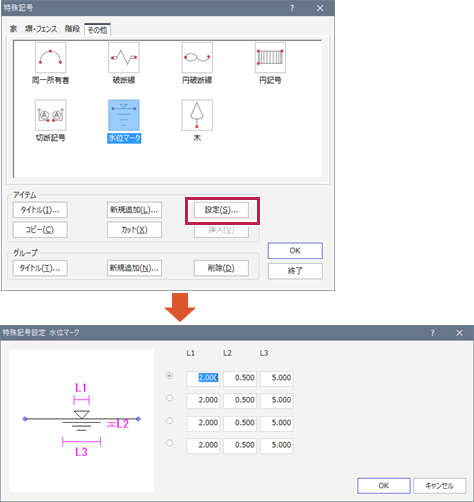

  • ［設定］で間隔などが変更できます。
