| プログラム名 | CAD | Ver. | Ver.2 | ID | T000704 | 更新日 | 2018/06/12 |
Q：《CAD》で現在使用しているレイヤでシンボル配置するにはどうしたらよいですか。
A：《CAD》で［ホーム］タブの［シンボル］で配置するさいに、インプットバーの［現在のレイヤに配置］をONにして配置してください。
操作方法

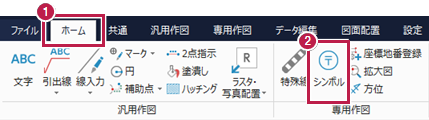

- ［ホーム］タブをクリックします。
- ［専用作図］グループ－［シンボル］をクリックします。

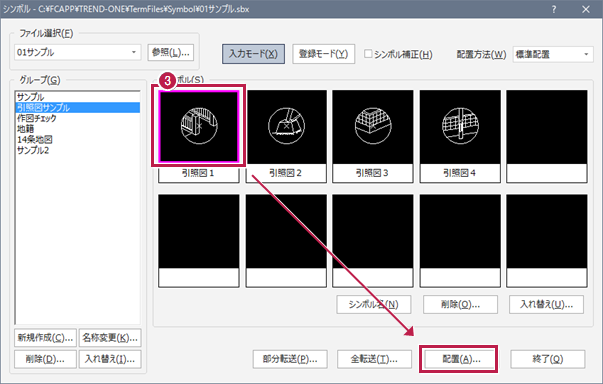

- 配置するシンボルを選択して「配置」をクリックします。
- インプットバーの［現在のレイヤに配置］をONにして配置します。
※［現在のレイヤに配置］をONにした場合は、［プロパティ］で指定したレイヤで配置します。
［現在のレイヤに配置］をOFFにした場合は、シンボル登録時のレイヤで配置します。
