CAD（汎用） > 装飾
プログラム名 CAD Ver. Ver.2 ID T000707 更新日 2018/06/12
Q：地籍図の地番区域見出図に、図郭のアルファベットの記号を表示させるにはどうしたらよいですか。
A：［専用作図］タブの［専用ツール］－［注釈］で、インプットバーの［符号］を「ABCDE」にしてください。

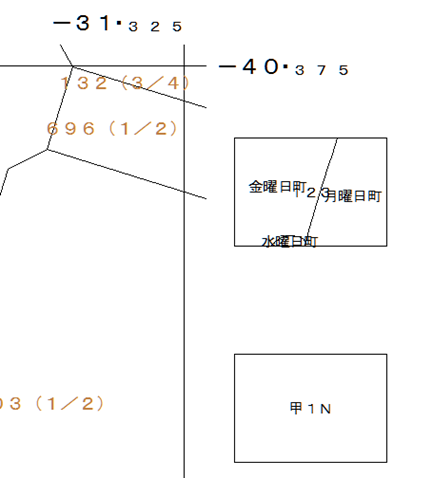

地籍図の「地番区域見出図」に符号を設定します。

操作方法

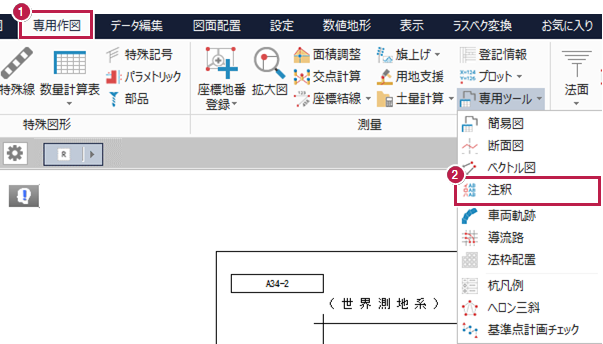

  1. ［専用作図］タブをクリックします。
  2. ［測量］グループ－［専用ツール］－［注釈］をクリックします。
  3. インプットバーの［符号］で「ABCDE」を選択します。

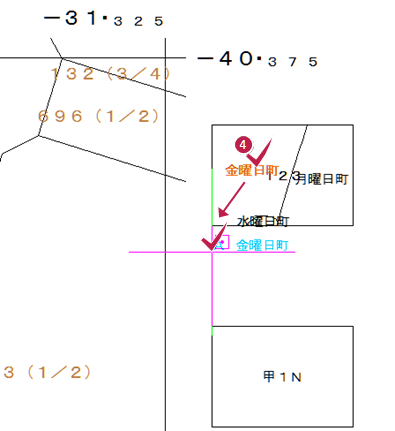

  4. 地番区域見出図で注釈を表示する名称をクリックして枠外に配置します。

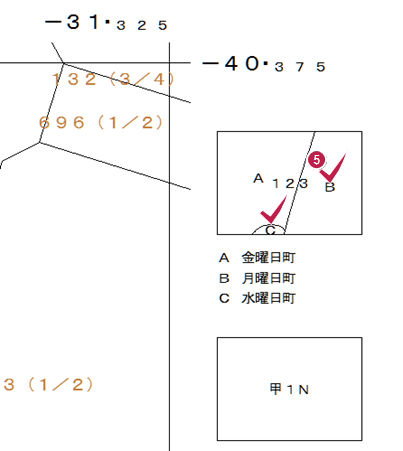

  5. 同様に注釈を表示する名称をクリックすると枠外に整列して配置されます。
