CAD（汎用） > 装飾
プログラム名 CAD Ver. Ver.2 ID T000787 更新日 2018/06/12
Q：《CAD》指定した範囲に網掛け線を入れたり石積みの絵を入れたりするにはどうしたらよいですか。
A：［ホーム］タブの［ハッチング］で入力してください。

操作方法

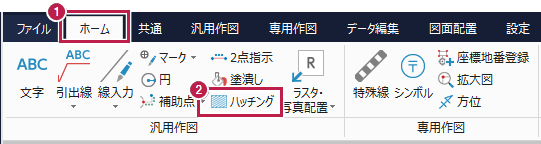

  1. ［ホーム］タブをクリックします。
  2. ［汎用作図］グループ－［ハッチング］をクリックします。

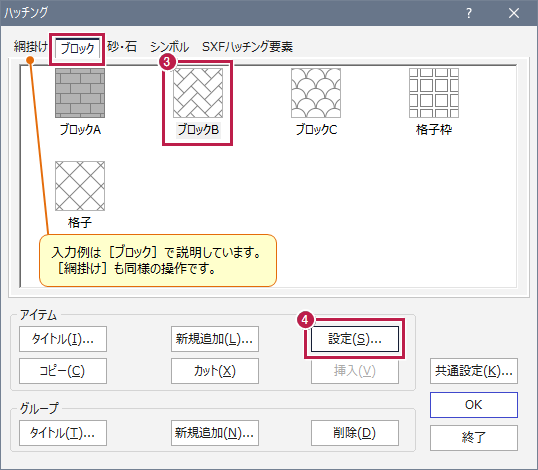

  3. ［ブロック］タブの［ブロックB］を選択します。
  4. ［設定］をクリックします。

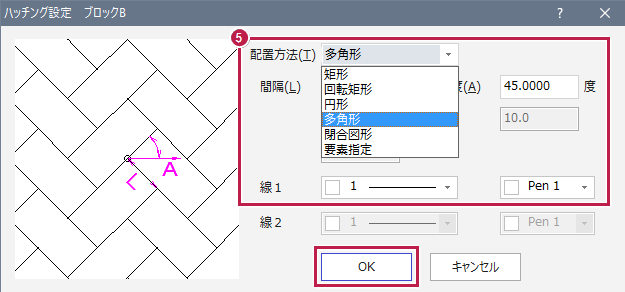

  5. ［配置方法］の「多角形」を選択して［間隔］等を確認して［OK］をクリックします。
  6. ［OK］をクリックします。

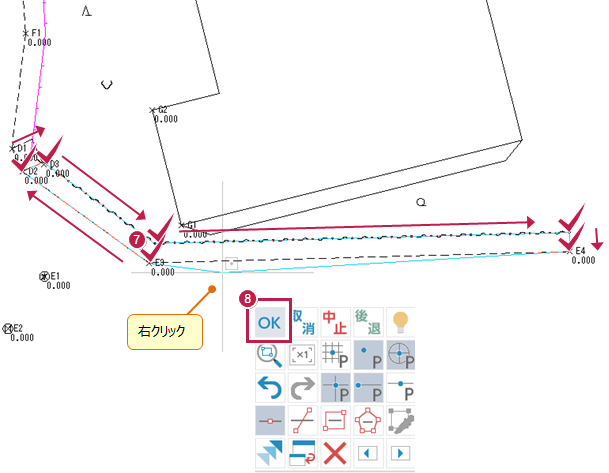

  7. ハッチングを作成する範囲を囲むようにクリックします。
  8. マウスの右クリックで［OK］をクリックして確定します。

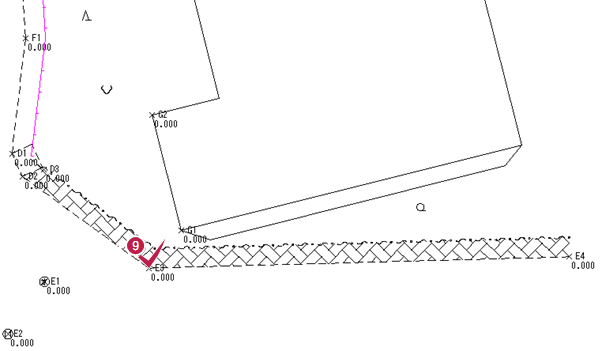

  9. 基準点を指定するとハッチングが入力されます。
