座標・地番 > 図面作成
プログラム名 CAD Ver. Ver.2 ID T000734 更新日 2018/06/12
Q：［プロット図］－［配置］の［マーク］で指定したマーク種類で作成するにはどうしたらよいですか。
A：［図面配置］タブ－［配置1］－［プロット図］－［プロット図スタイル］で［座標管理］を「無効」にしてください。「有効」の場合、《座標管理》の［マーク］の設定を使用します。

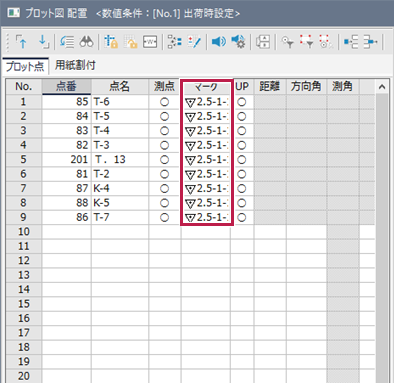

［プロット図配置］の［プロット点］タブでマークを設定

操作方法

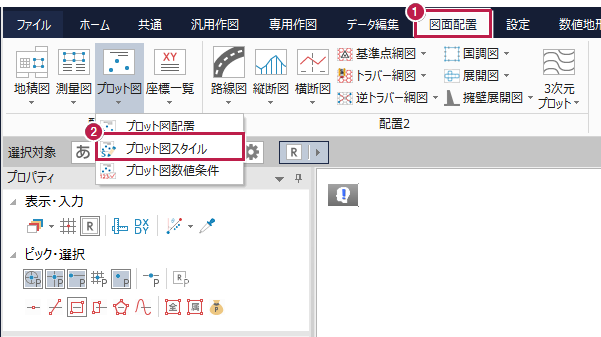

  1. ［図面配置］をクリックします。
  2. ［配置1］グループ－［プロット図］－［プロット図スタイル］をクリックします。

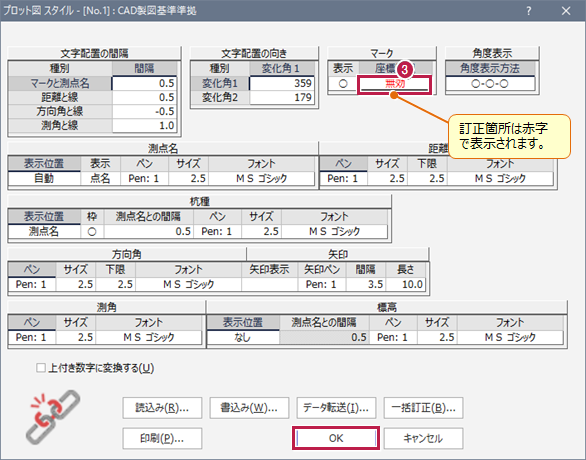

  3. ［マーク］の［座標管理］を「無効」に変更して［OK］をクリックします。

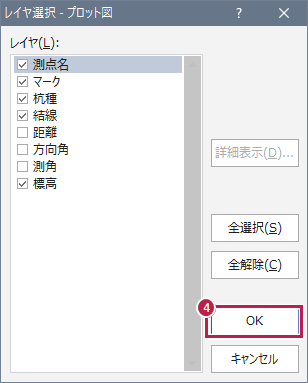

  4. レイヤの選択状態を確認して［OK］をクリックします。

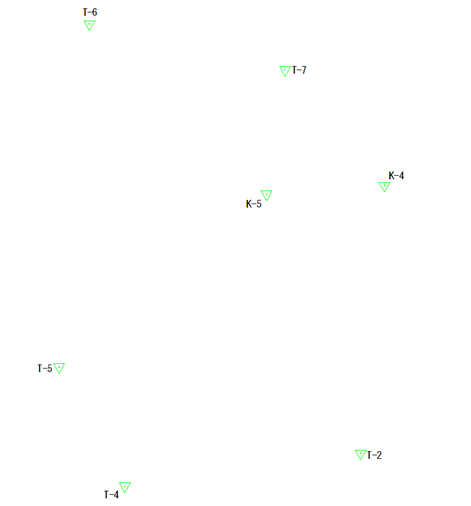

    プロット図の配置で選択したマークに訂正できたことを確認します。
メモ

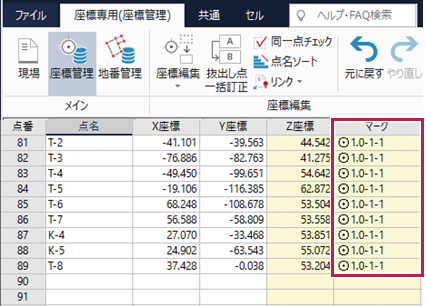

  • 座標管理が「有効」の場合は［座標管理］のマークが優先します。
