座標・地番 > 図面作成
プログラム名 CAD Ver. Ver.2 ID T000747 更新日 2018/06/12
Q：《CAD》で、求積表の地積を「宅地」と「農地」で区別して作成できますか。
A：［図面配置］タブ－［配置1］－［測量図］－［測量図配置］で、［求積区分］を切り替えてください。「宅地」は小数点以下2桁まで、「農地」は整数で地積を表示します。

操作方法

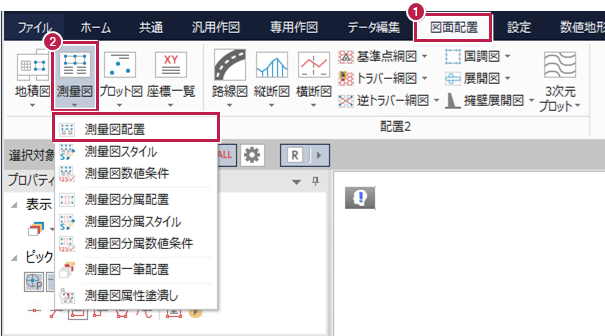

  1. ［図面配置］タブをクリックします。
  2. ［配置1］グループ－［測量図］－［測量図配置］をクリックします。

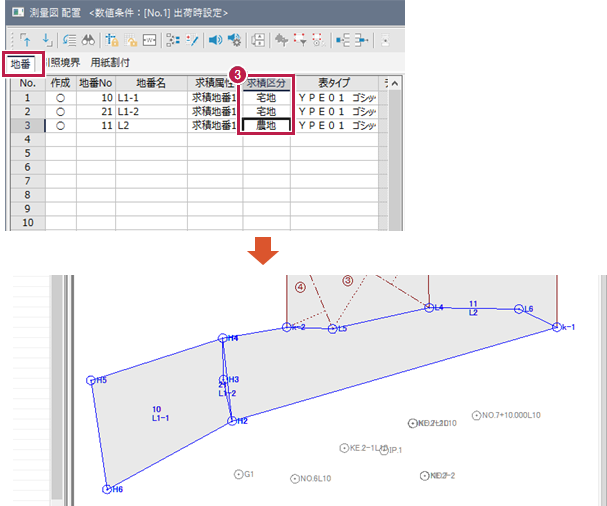

  3. ［地番］タブの［求積区分］で「宅地」「農地」を選択します。
  4. ［表配置］で求積表を配置します。※測量図作成時は「用紙割付」が必要です。

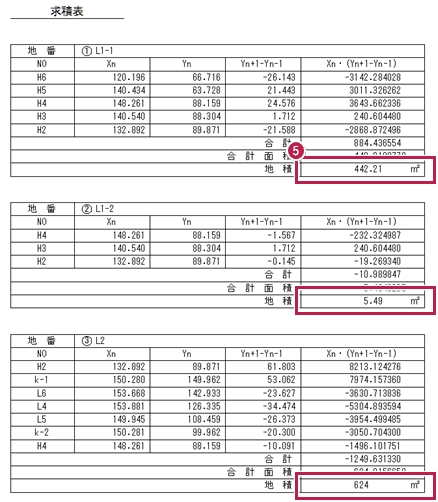

  5. ［求積区分］の「宅地」「農地」で、地積の表示が変わることが確認できます。
メモ
  • 10㎡未満の地積は「農地」の場合でも小数点以下まで表示されます。
