Q：申請用紙の片側に収まらないため、左右2つに分割して地積測量図を作るにはどうしたらよいですか。
A：［図面配置］タブ－［配置1］－［地積図］－［地積図配置］で申請地番を入力し、［分属］をクリックして分割した図面を作成してください。
操作方法

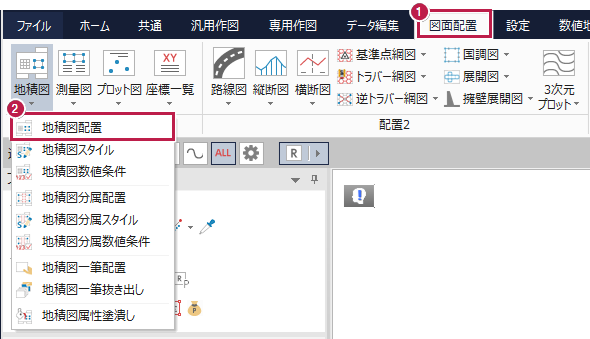

- ［図面配置］タブをクリックします。
- ［配置1］ グループ－［地積図］－［地積図配置］をクリックします。

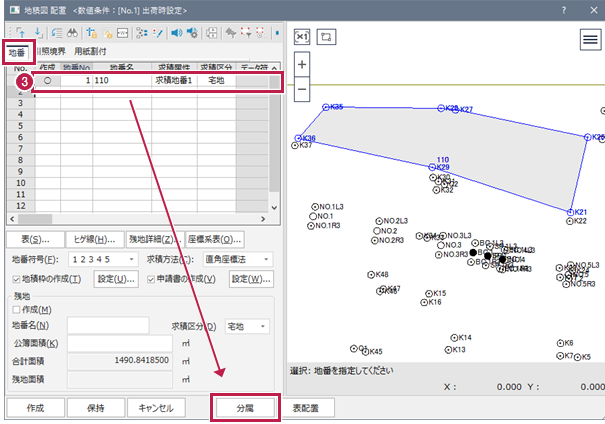

- ［地番］タブに分属して作成する地番を入力して［分属］をクリックします。

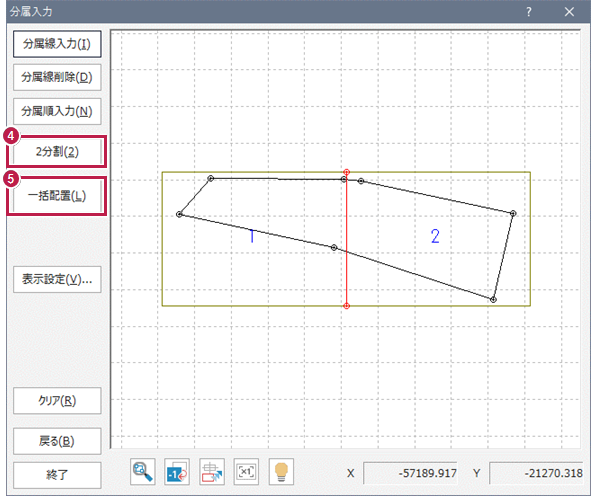

- ［分属入力］で［2分割］をクリックします。
- ［一括配置］をクリックします。

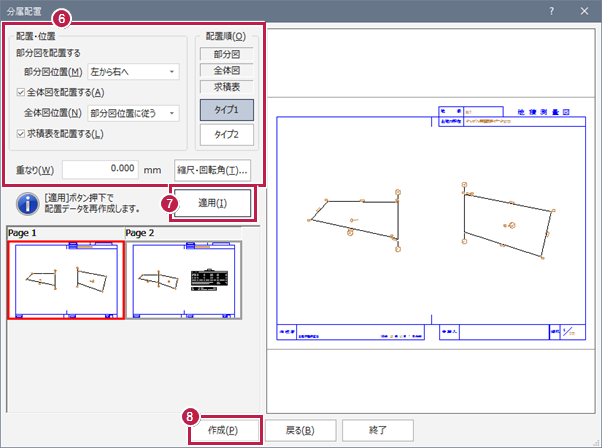

- ［配置・位置]［重なり］［縮尺・回転角］を設定します。
- 設定を変更したら［適用］をクリックして確定します。
- ［作成］をクリックします。

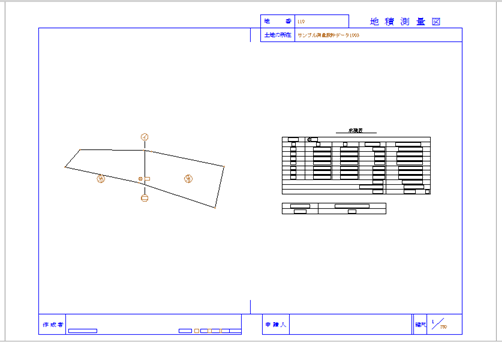

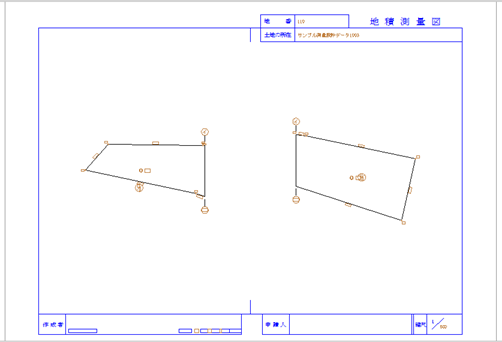

1ページ目に分属した地積図、2ページ目に求積表と全体図が配置されます。
メモ

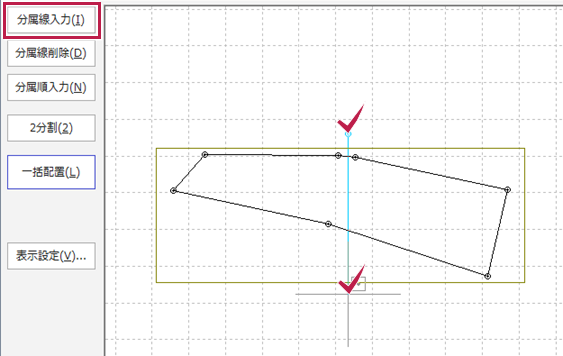

- 任意に分割する場合は、［分属線入力］で枠外から枠外へ順に分割するポイントをクリックして分属線を入れ、［分属順入力］で順にクリックして順番を設定してください。
