| プログラム名 | CAD | Ver. | Ver.5 | ID | T000889 | 更新日 | 2021/06/22 |
Q：《CAD》でハッチングの網掛けや塗り潰しなどを入れると、中にある文字が見えにくくなります。どうしたらよいですか。
A：［ホーム］タブの［文字］で文字配置するさいに、インプットバーの［詳細］で［マスク］をONにして配置してください。既に配置済みの文字は、［プロパティ］で［背面マスク］を付けてください。
操作方法
■マスクをONにして文字入力する方法

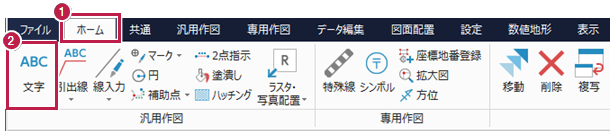

- ［ホーム］タブをクリックします。
- ［汎用作図］グループ－［文字］をクリックします。

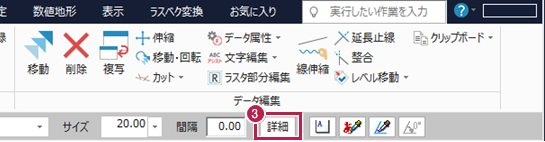

- インプットバーの［詳細］をクリックします。

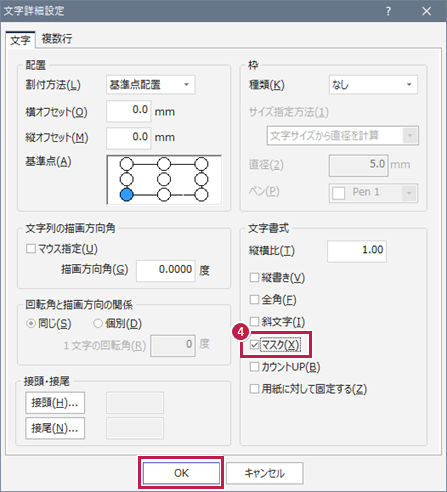

- ［マスク］をONにして［OK］をクリックします。

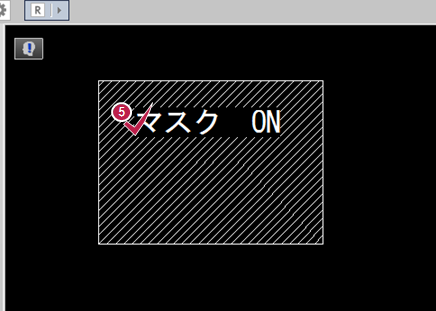

- 網掛けハッチングや塗り潰し上に配置します。
■配置済みの文字のマスクをONにする方法

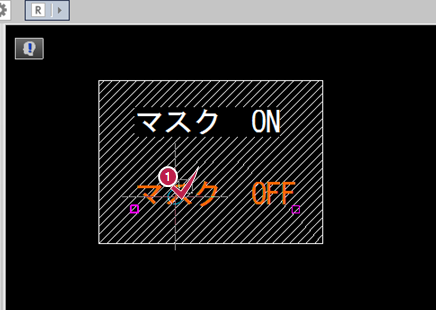

- 文字をクリックして選択します。

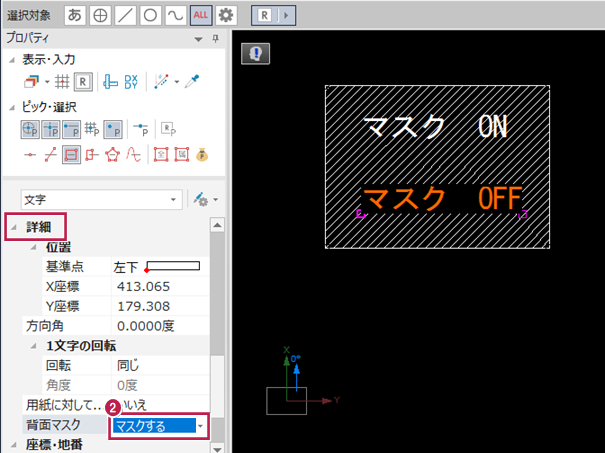

- ［プロパティ］の［詳細］－［背面マスク］をクリックして「マスクする」に切り替えます。
メモ
- 円文字の場合の操作方法はこちらを参照してください。
