操作方法

■図枠の配置方法

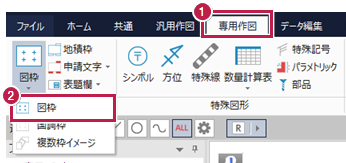

1. ［専用作図］タブをクリックします。
2. ［図枠・表題］グループ－［図枠］－［図枠］をクリックします。

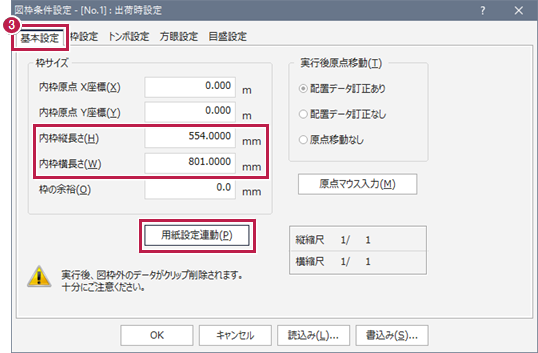

3. ［基本設定］タブの［用紙設定連動］をクリックして、［内枠縦長さ］［内枠横長さ］が図枠サイズになっていることを確認します。
   ※［用紙設定］の［縦サイズ］［横サイズ］が連動して取得され、そのまま枠のサイズになります。

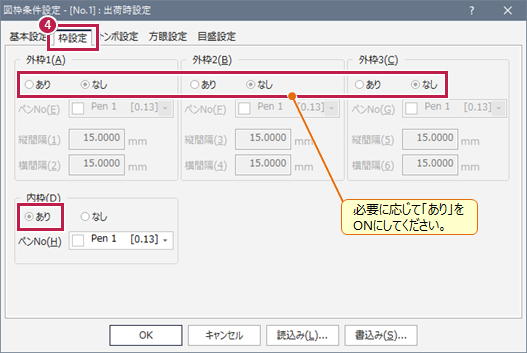

4. ［枠設定］タブで［内枠］の「あり」をONにします。
   ［外枠1］［外枠2］［外枠3］は必要に応じて「あり」をONにします。

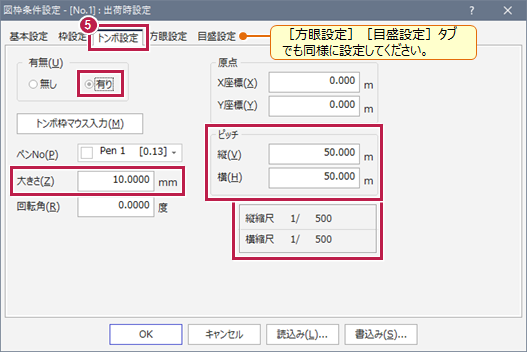

5. ［トンボ設定］タブで「縦縮尺」「横縮尺」があっていることを確認し、「有り」をONにして、大きさやピッチを設定します。
   ※［方眼設定］タブ、［目盛設定］タブでも同様です。

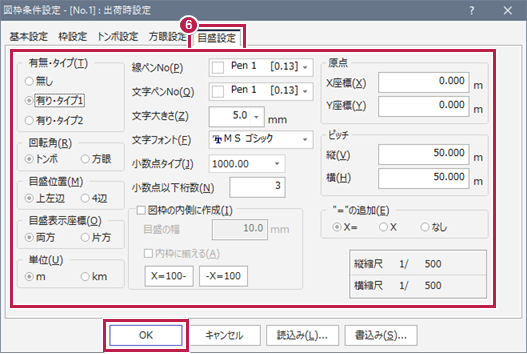

6. 座標値を出す場合は［目盛設定］タブで［目盛位置］や［目盛表示座標］、［小数点以下桁数］の設定などをおこなって［OK］をクリックします。


■タイトルボックス（表題）の配置方法

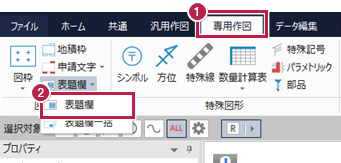

1. ［専用作図］タブをクリックします。
2. ［図枠・表題］グループ－［表題欄］－［表題欄］をクリックします。

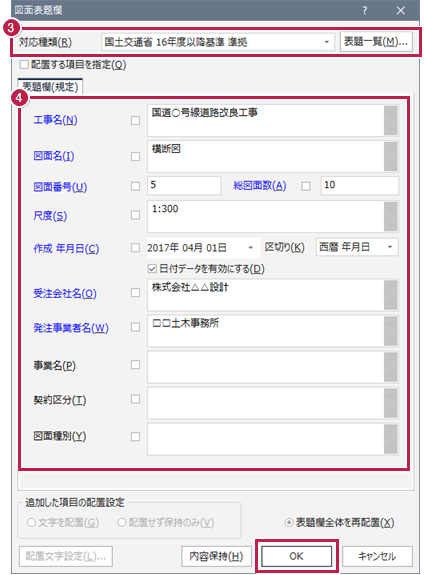

3. ［対応種類］を▼で切り替えるか［表題一覧］をクリックして選択します。
4. 「工事名」や「図面名」などの必要項目を入力して［OK］をクリックします。

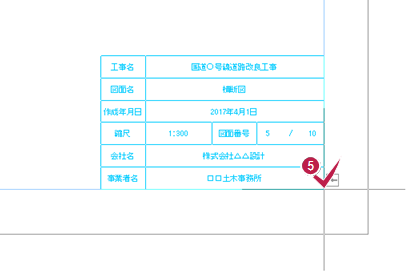

5. マウスで配置位置をクリックします。
