Q：《CAD》で枠のタイトルを「地役権図面」に変更したり、「各階平面図」に取り消し線を入れたりするにはどうしたらよいですか。
A：［設定］タブの［用紙設定］で［タイトル設定］をクリックして訂正してください。訂正後は、［専用作図］タブの［地積枠］で配置し直します。
操作方法

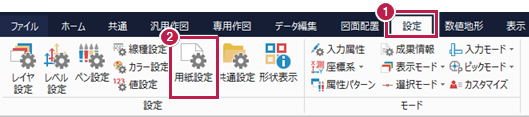

- ［設定］タブをクリックします。
- ［設定］グループ－［用紙設定］をクリックします。

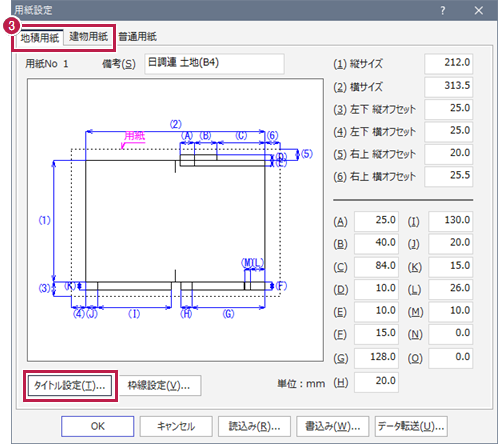

- 土地の場合は［地積用紙］タブ、建物の場合は［建物用紙］タブで［タイトル設定］をクリックします。

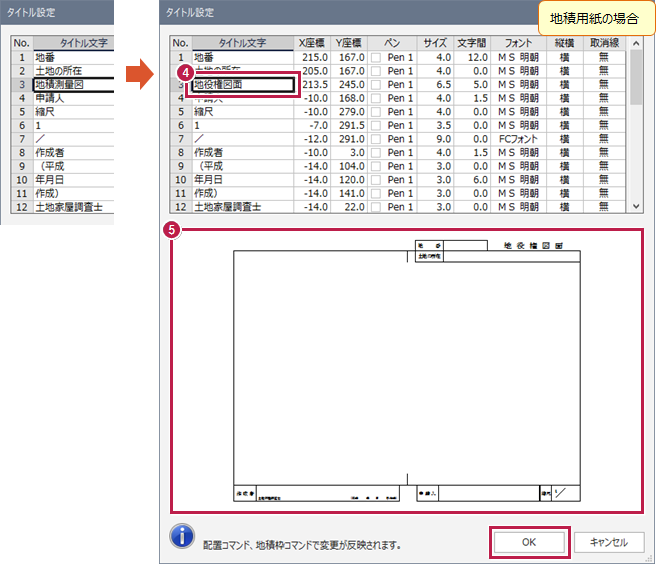

- ［タイトル文字］欄で「地積測量図」を「地役権図面」に変更します。

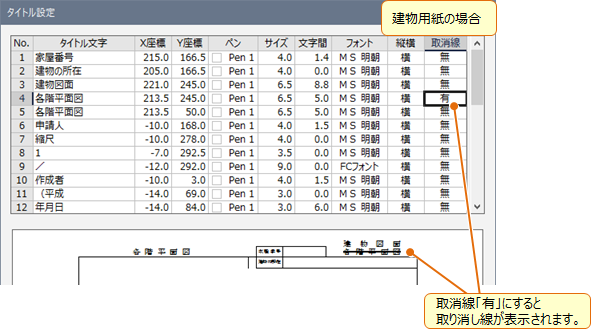

取り消し線を入れる場合は、［取消線］をクリックして「有」に変更します。
※［地積用紙］タブと［建物用紙］タブで［タイトル設定］の中身が変わります。 - プレビュー画面で変更を確認して［OK］をクリックします。

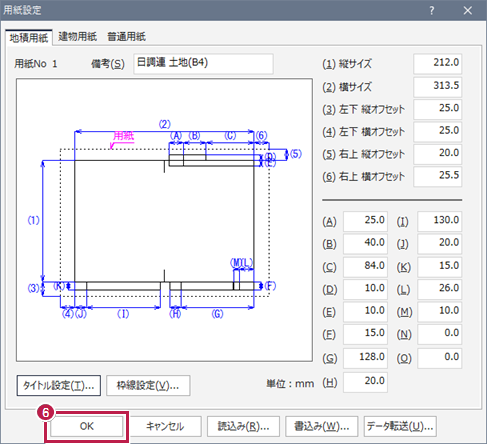

- ［用紙設定］も［OK］をクリックします。

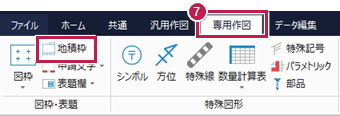

- ［専用作図］タブで［地積枠］をクリックし、再配置します。
操作方法はこちらを参照してください。
