Q：《CAD》でラスタデータの色が［共通設定］の［システムカラー］で設定した色になりません。どうしたらよいですか。
A：［システムカラー］の［ラスタデータ］で色を変更できるのはモノクロラスタです。［プロパティ］で確認してください。
操作方法

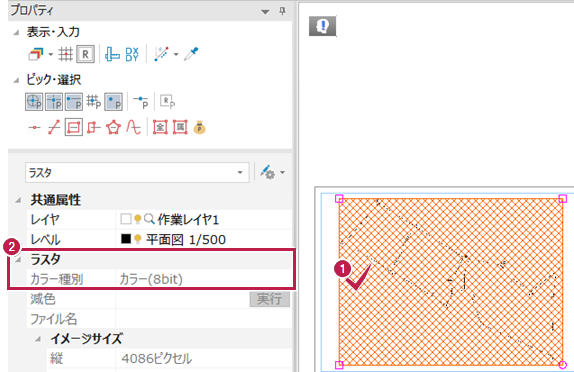

■カラー種別を確認する方法
- データを選択します。
- ［プロパティ］でラスタのカラー種別を確認します。
■モノクロ化する方法

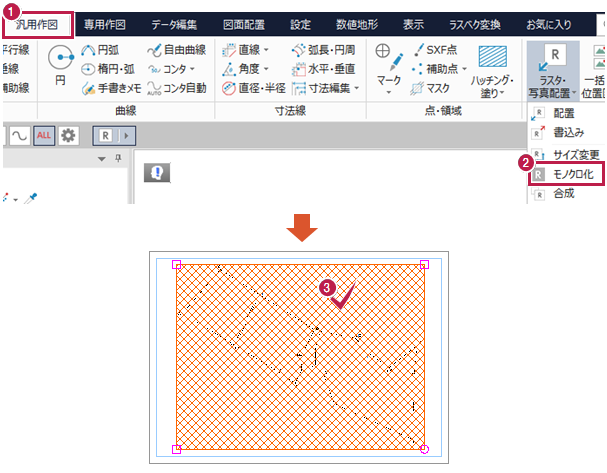

★配置されたラスタをモノクロ化する方法
- ［汎用作図］タブをクリックします。
- ［ラスタ・写真］グループ－［ラスタ・写真配置］－［モノクロ化］をクリックします。
- ラスタデータをクリックします。
- ［OK］をクリックします。

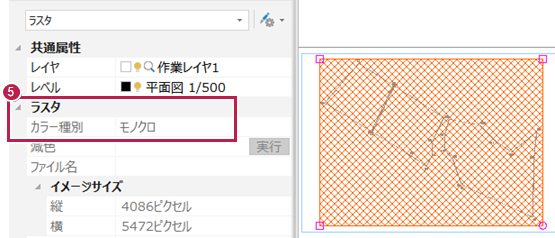

- モノクロ化されました。これで［システムカラー］の設定色が反映されます。

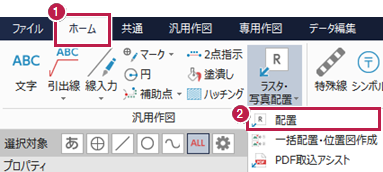

★配置時にモノクロ化する方法
- ［ホーム］タブをクリックします。
- ［汎用作図］グループ－［ラスタ・写真配置］－［配置］をクリックします。

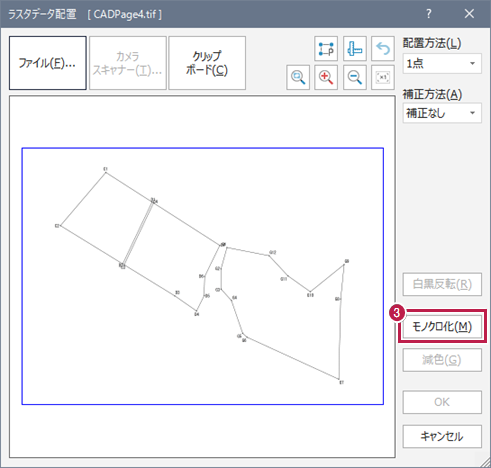

- ［モノクロ化］をクリックして配置すると、［システムカラー］の設定色が反映されます。
メモ
- ［汎用］－［ラスタ・写真］－［モノクロ化］で画像が粗くなることがあります。
