Q：《CAD》でクロソイド曲線上の任意点間を指定して距離を確認するにはどうしたらよいですか。
A：［表示］タブの［計測］－［要素長］で、［任意の点間距離を計測］をONにして計測してください。
操作方法
- ［表示］タブをクリックします。

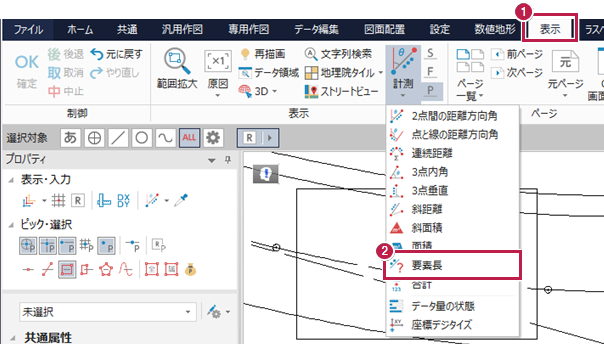

- ［表示］グループ－［計測］－［要素長］をクリックします。

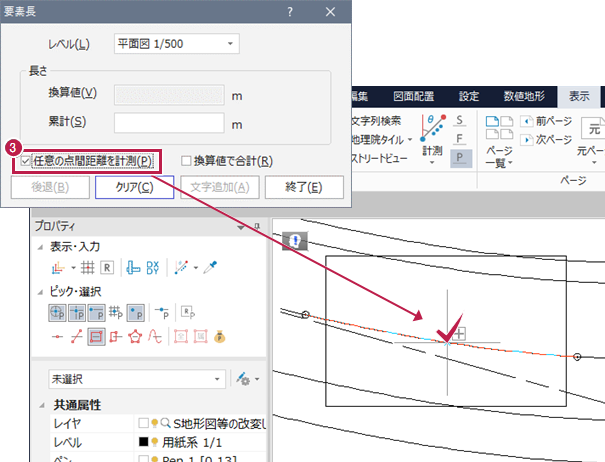

- ［任意の点間距離を計測］をONにしてクロソイド曲線をクリックします。

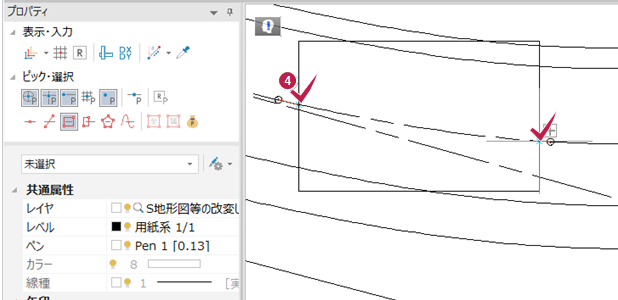

- 距離を確認したいクロソイド曲線上の任意点をクリックして指定します。

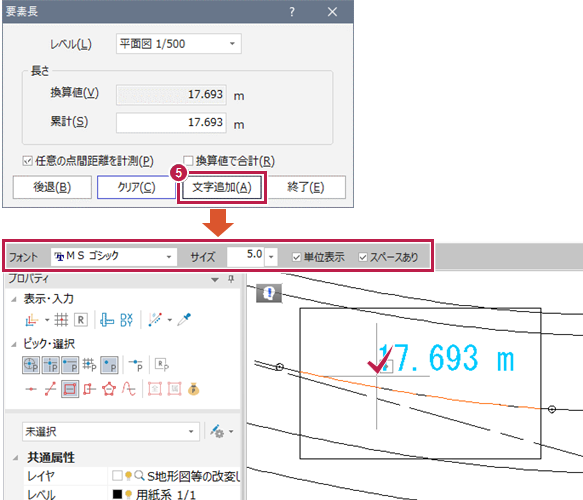

- 図面上に距離の値を配置したい場合は［文字追加］をクリックし、インプットバーで［単位表示］のON/OFFを切り替えるなどして配置してください。
※線、円、円弧、自由曲線、クロソイド要素が対象です。
メモ
- 特殊線の飾り線やハッチングのパターン線、楕円弧などは、［データ編集］タブの［分解］で連続線や線分に変換してからでないと確認できません。［分解］の操作方法はこちらを参照してください。
