| プログラム名 | 建設CAD | Ver. | Ver.18 | ID | M000108 | 更新日 | 2018/04/10 |
Q：《建設CAD》で図面上の5mの線を4mの長さに変更するにはどうしたらよいですか。
A：［データ編集］－［伸縮］－［線伸縮］を使って、［全長］を指定することで変更することができます。
操作方法

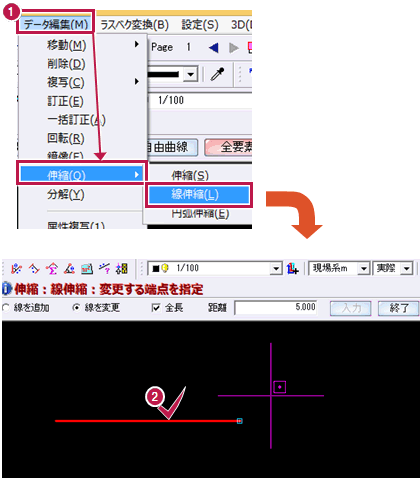

- ［データ編集］－［伸縮］－［線伸縮］をクリックします。
- 伸縮したい線をクリックします。

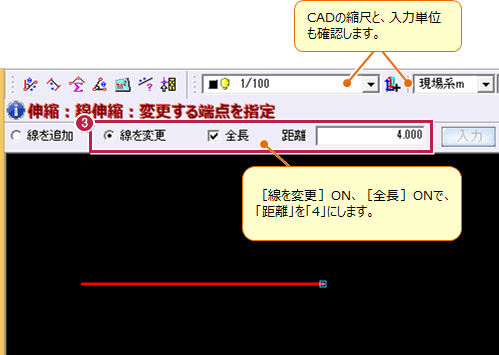

- インプットバーで［線を変更］を選び、［全長］のチェックをONにします。
［距離］に「4.000」と入力します。

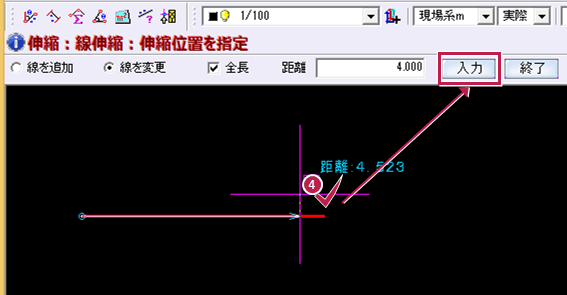

- 短くしたい方の端点を指定して、インプットバーの［入力］をクリックして確定します。
メモ
- 線の伸縮で、伸ばす線を別の線で追加するには、こちらを参照してください。
