| プログラム名 | 建設CAD | Ver. | Ver.18 | ID | M002867 | 更新日 | 2018/04/10 |
Q：《建設CAD》で5mの線を1.5m伸ばして6.5mの線に変更し、伸ばした1.5m分は計画レイヤ（別属性）のデータにするにはどうしたらよいですか。
A：［データ編集］－［伸縮］－［線伸縮］の［線を追加］で、計画レイヤを選択して1.5m線を伸ばしてください。
操作方法

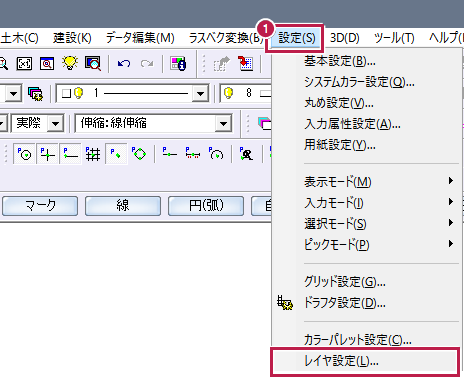

- ［設定］－［レイヤ設定］をクリックします。

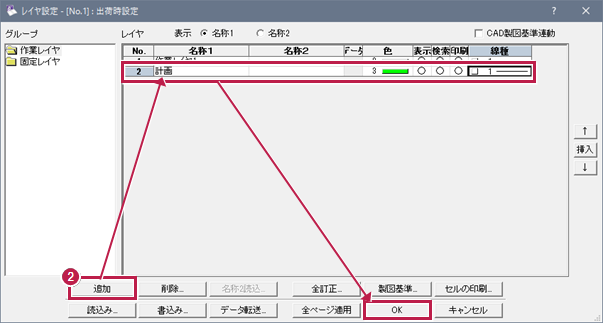

- ［追加］をクリックして計画レイヤを追加して［OK］をクリックします。

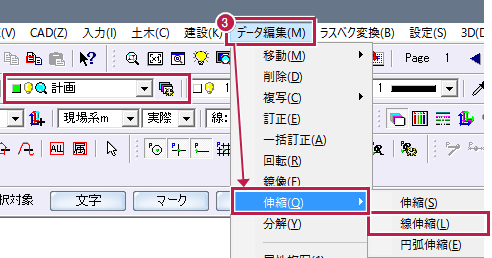

- ［データ編集］－［伸縮］－［線伸縮］をクリックします。（レイヤは計画レイヤを選択します。）

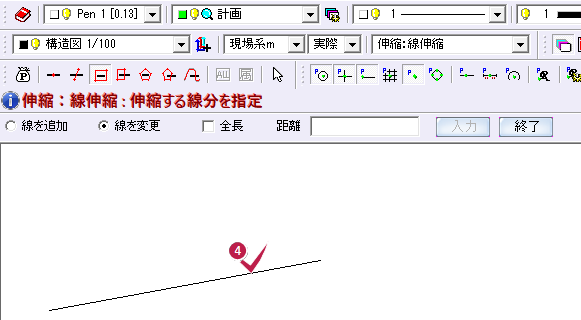

- 伸縮したい線をクリックします。

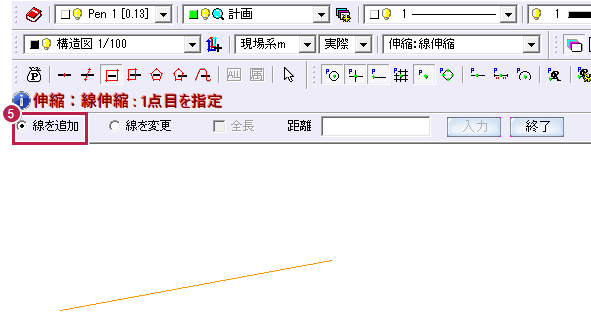

- インプットバーで［線を追加］を選択します。

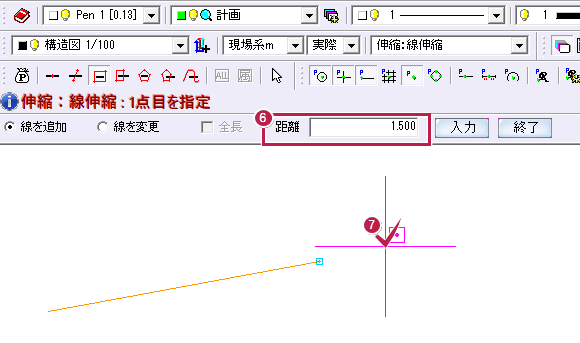

- ［距離］に「1.500」と入力します。
- 追加する線の方向をクリックします。

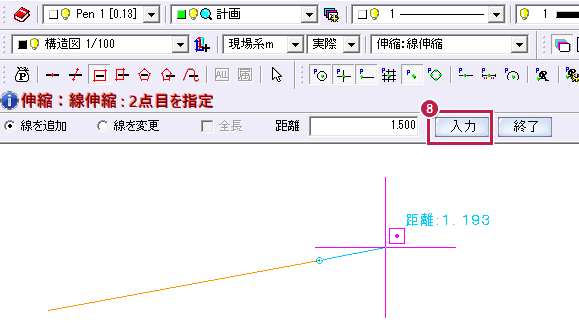

- インプットバーの［入力］をクリックします。

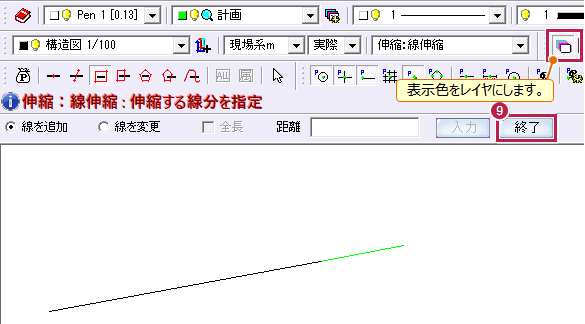

- 計画のレイヤで線が追加されたことを確認して［終了］をクリックします。
メモ
- 同じ1本の線で伸縮をしたい場合はこちらを参照してください。
