| プログラム名 | 建設CAD | Ver. | Ver.18 | ID | M000112 | 更新日 | 2018/04/10 |
Q：斜めの線があります。この線に対して、角度を指定して線を描くにはどうしたらよいですか。
A：［折線］を使って、基準の線からの角度指定で線を描くことができます。
操作方法

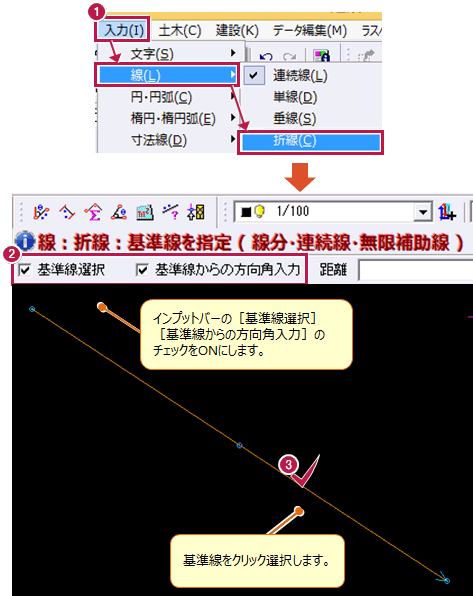

- ［入力］－［線］－［折線］をクリックします。
- インプットバーで［基準線選択］［基準線からの方向角入力］のチェックをONにします。
- 基準の線をクリックします。

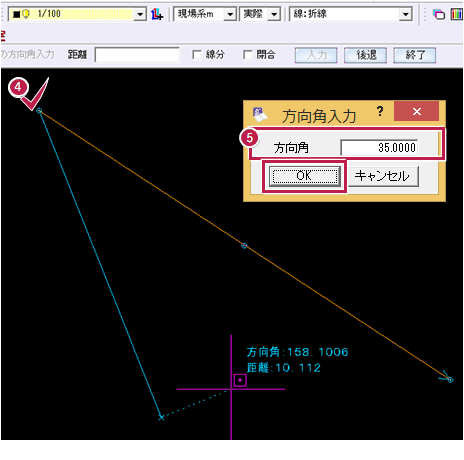

- 引きたい線の開始点を指定します。
- ［方向角］に基準線からの角度を入れて［OK］をクリックします。

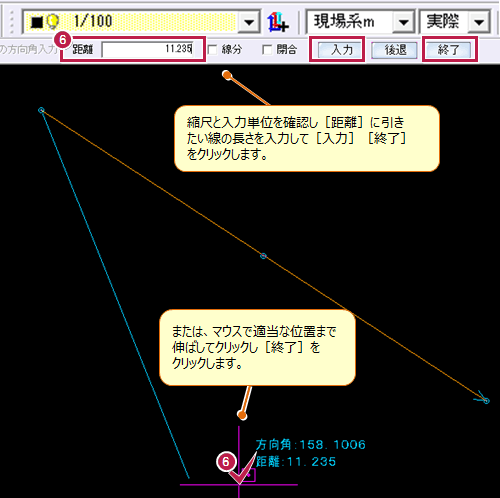

- インプットバーの［距離］に長さを入力して［入力］［終了］をクリックします。
または、線を引きたいところをクリックして［終了］をクリックします。
