| プログラム名 | 建設CAD | Ver. | Ver.18 | ID | M000223 | 更新日 | 2018/04/10 |
Q：［平行線］の［単独入力］で、平行線の幅を［移動量］に数値入力しても線が描けません。どうしたらよいですか。
A：入力属性ツールバーの縮尺、入力単位（現場系mなど）が正しければ、インプットバーで［方向］のアイコンの選択状態を確認してください。
操作方法

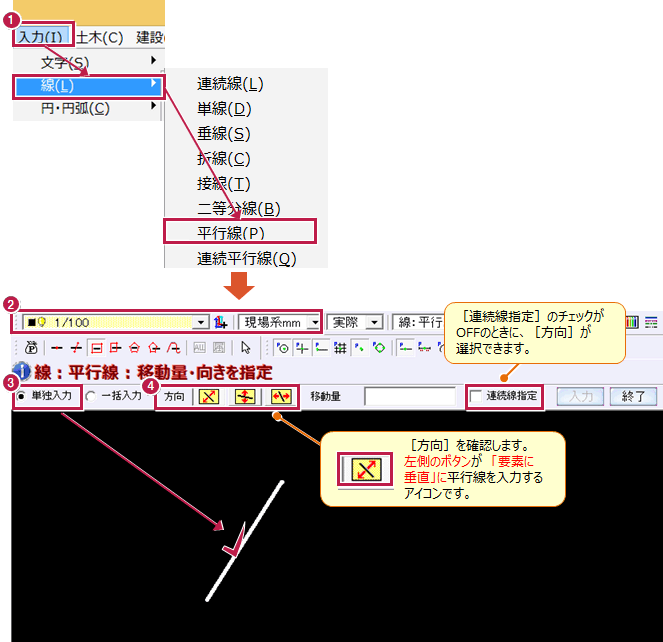

- ［入力］－［線］－［平行線］をクリックします。
- ［縮尺］と［入力単位］が正しく選択されているかを確認します。
- ここでは、インプットバーの［単独入力］を選択して、基準線をクリックします。

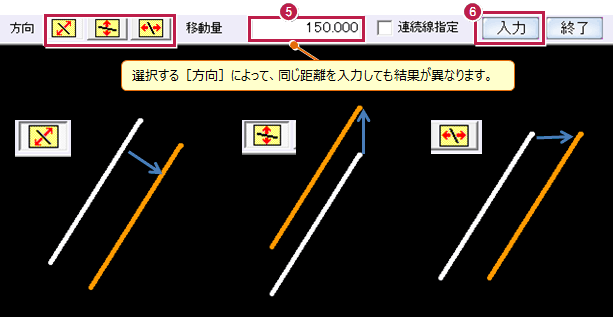

- 平行線の［方向］アイコンが正しく選択されているかを確認します。
- ［移動量］に距離を入力します。
- ［入力］をクリックして確定します。
メモ
- 基準線は線・上下線・円・円弧が対象です。
- ［一括入力］の場合も［方向］アイコンは同様に選択できます。
