CAD（その他） > 製図基準チェック
プログラム名 建設CAD Ver. Ver.18 ID M000432 更新日 2018/04/10
Q：CAD製図基準チェックで「【警告】輪郭線外に図形が存在します。」とエラーがでます。
A：用紙外にデータが存在する可能性があります。［CAD］－［表示］－［データ領域］でデータ範囲すべてを表示し、用紙外にデータがあれば削除してください。

操作方法

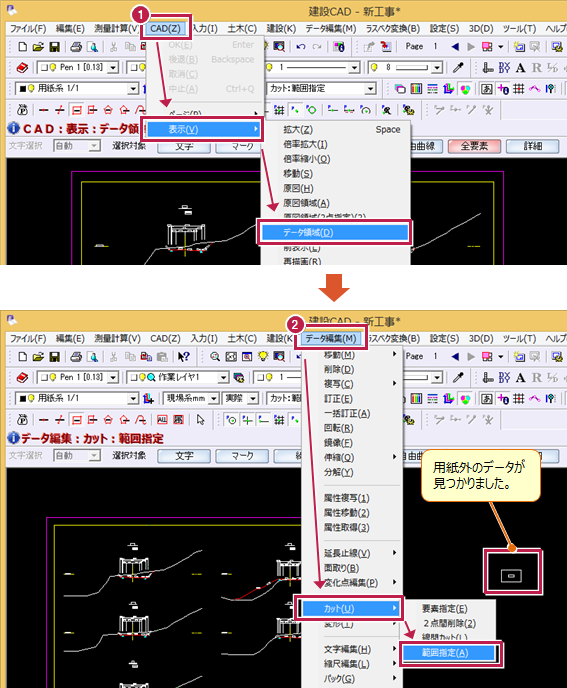

  1. ［CAD］－［表示］－［データ領域］をクリックします。
  2. 用紙外にデータが見つかりました。
    ［データ編集］－［カット］－［範囲指定］をクリックします。
  3. ［範囲外削除］をONにします。
  4. 用紙内の範囲を指定します。
    用紙外のデータが削除されます。

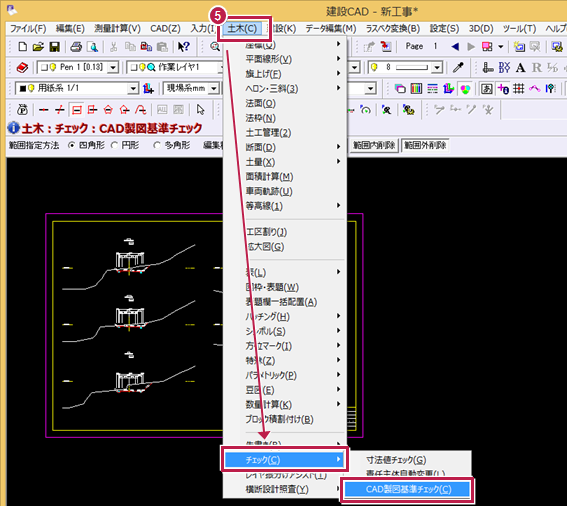

  5. CAD製図基準チェックを行います。
    ［土木］－［チェック］－［CAD製図基準チェック］をクリックします。

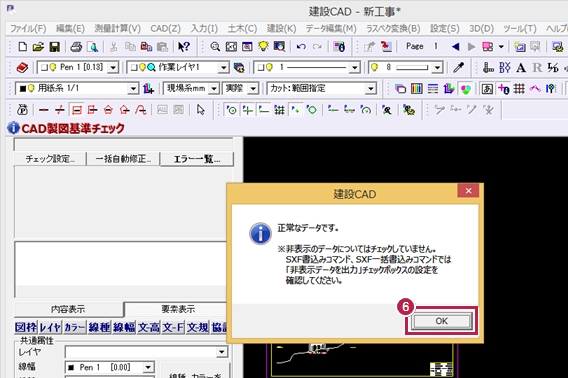

  6. エラーがなくなったことを確認して［OK］をクリックします。
