Q：《建設CAD》で円（円弧）の中心をぴったり取りたい場合はどうしたらよいですか。
A：［設定］－［ピックモード］－［中心］でピックできます。円（円弧）の円周上にマウスカーソルを合わせると、その円（円弧）の中心にマウスが移動します。

操作方法

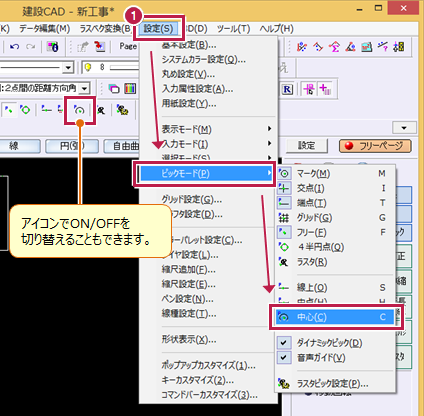

  1. ［設定］－［ピックモード］－［中心］をONにします。

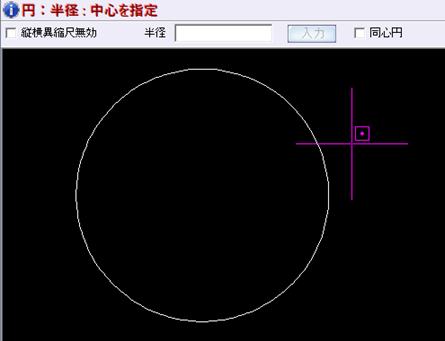

  2. 円（円弧）の円周上にマウスを近づけます。

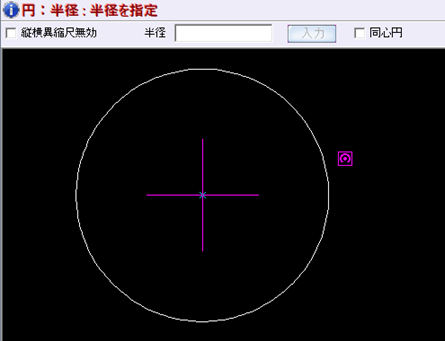

  3. マウスの十字カーソルの中心が、円（円弧）の中心に移動するのでクリックしてください。
メモ

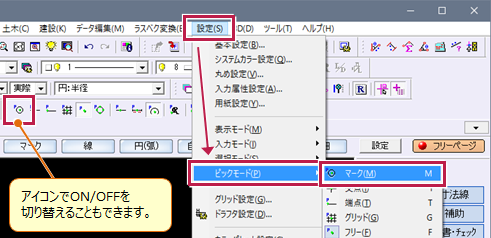

  • マークの中心をピックする場合は、［設定］－［ピックモード］－［マーク］をONにして、マークの中心にマウスを近づけてください。
