| プログラム名 | 建設CAD | Ver. | Ver.18 | ID | M000782 | 更新日 | 2018/04/10 |
Q：《建設CAD》で、色の違う線が重なっています。下になっている線を上に移動して見えるようにするにはどうしたらよいですか。
A：［設定］－［基本設定］の［描画順］タブで［データ順で描画］のチェックをONにし、［データ編集］－［前面へ］［背面へ］で並べ替えてください。
操作方法
※CADは入力した順序を記憶しています。下記の設定を変更することで、描画順が大きく変わる可能性があります。- ［設定］－［形状表示］をクリックします。
- 画面左側に表示されるパネルの［縮尺］をクリックして、要素（線や文字など）の縮尺を確認します。
（同一縮尺（属するグループ） 内で移動できます。）

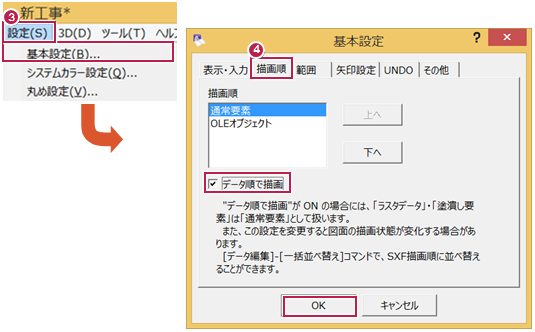

- ［設定］－［基本設定］をクリックします。
- ［描画順］タブをクリックします。
［データ順で描画］のチェックをONにして、［OK］をクリックします。

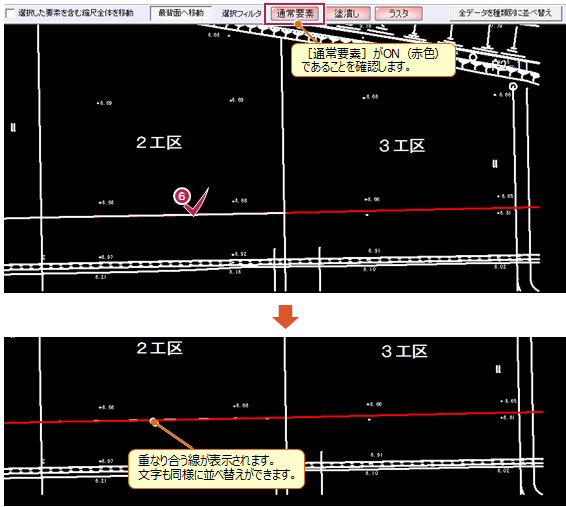

- ［データ編集］－［背面へ］（［前面へ］）をクリックします。
- 移動する線を選択します。
メモ
- 分かれた縮尺での並べ替えはできません。あらかじめ同一縮尺にデータの移動が必要です。
- データのグループ化などで、並べ替えがおこなえない場合があります。グループ化（パック）の解除方法はこちらを参照してください。
