| プログラム名 | 建設CAD | Ver. | Ver.18 | ID | M000814 | 更新日 | 2018/04/10 |

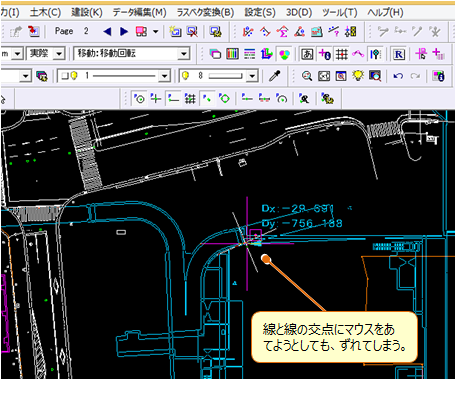

Q：線の端にぴったりくっつくように入れたいのですが、線の端からずれます。線端や線の交差した角をつかむにはどうしたらよいですか。
A：［設定］－［ピックモード］－［端点］や［交点］をON（有効）にしてください。
ずれる場合は、［ピックモード］－［グリッド］や［4半円点］など、使用しないものはOFF（無効）にしてください。
ずれる場合は、［ピックモード］－［グリッド］や［4半円点］など、使用しないものはOFF（無効）にしてください。

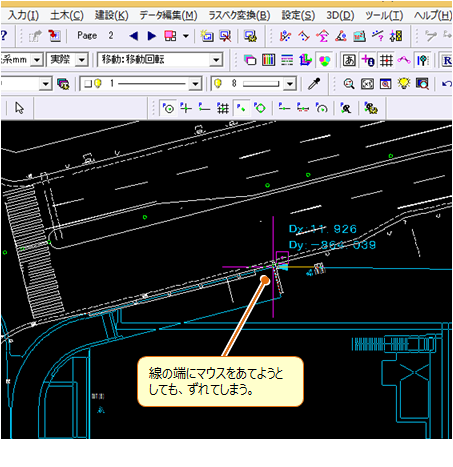

◆線の入力や、データの複写などで、すでにある線の端をクリックして配置したいのにうまくいかない場合
- ［設定］－［ピックモード］－［端点］をクリックして有効にします。

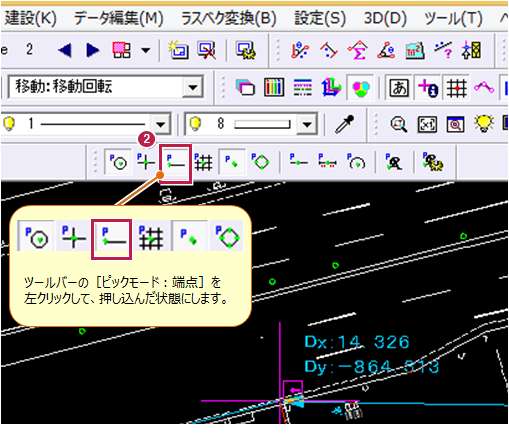

- ツールバーのアイコンをクリックして、押し込んだ状態にして有効にすることもできます。

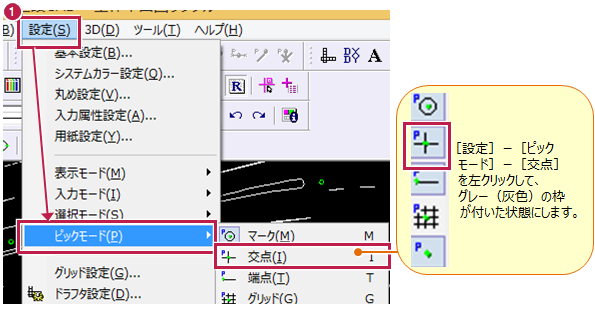

- ［設定］－［ピックモード］－［交点］をクリックして有効にします。

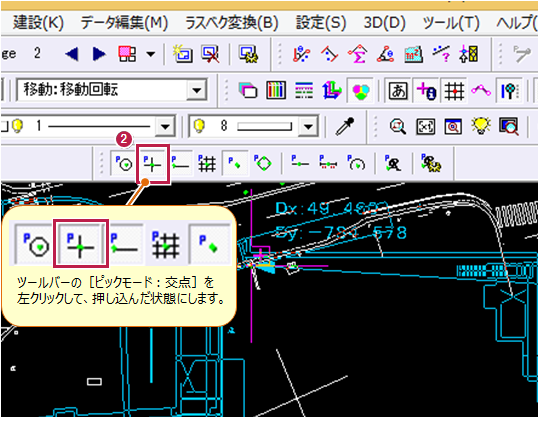

- ツールバーのアイコンをクリックして、押し込んだ状態にして有効にすることもできます。

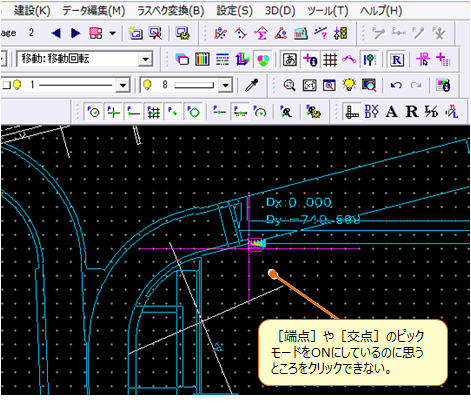

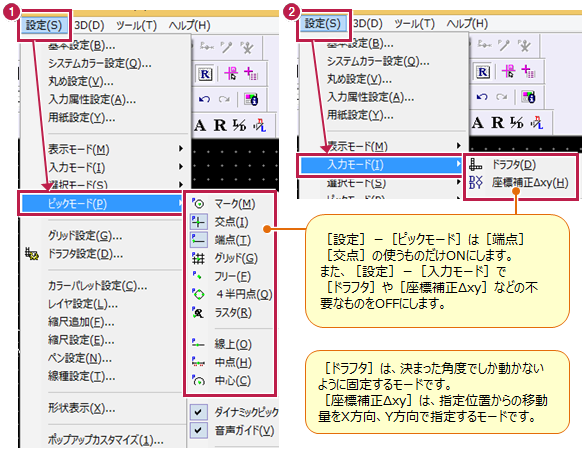

- ［設定］－［ピックモード］－［グリッド］などの使わないモードを無効にし、必要なものだけ有効にします。
- ［設定］－［入力モード］－［ドラフタ］などの使わないモードを無効にし、必要なものだけ有効にします。
メモ
- ［ピックモード］は、データの移動や複写、入力や削除の時など、よく使うものになりますので、画面上のメニューバー、ツールバーのアイコン以外にも、マウスの右クリックで切り替えができます。
