CAD（その他） > 土木機能
プログラム名 建設CAD Ver. Ver.18 ID M000862 更新日 2018/04/10
Q：座標登録済みの点を、新しいページにプロットするには、どうしたらよいですか。
A：［測量計算］－［座標プロット］が使用可能な場合は、こちらを参照してください。
［測量計算］－［座標プロット］が使用できない場合は、縮尺を設定して［土木］－［座標］－［マークプロット］で座標プロットし、［データ編集］－［縮尺編集］－［形状移動］で配置位置を調整してください。

操作方法

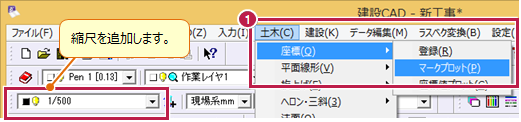

  1. 縮尺を追加して［土木］－［座標］－［マークプロット］をクリックします。

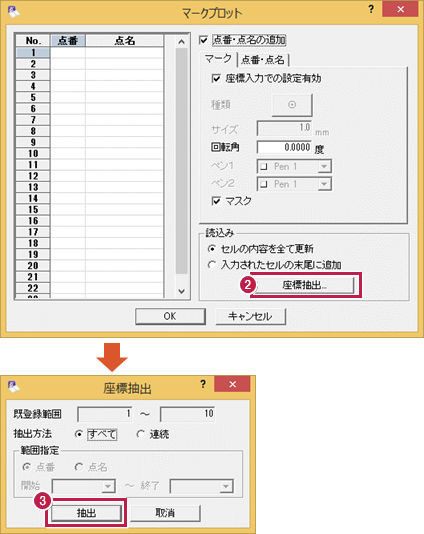

  2. ［座標抽出］をクリックします。
  3. 範囲を設定して［抽出］をクリックします。

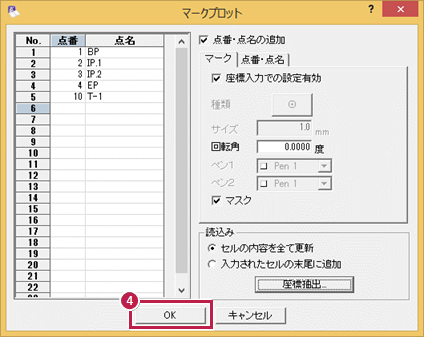

  4. ［OK］をクリックします。

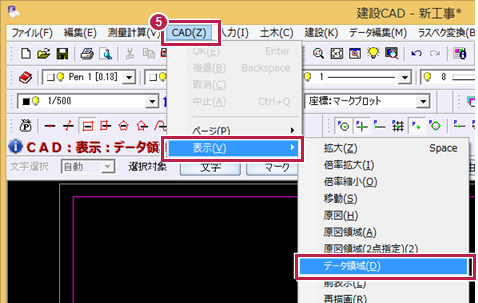

  5. 展開図枠内に座標点が表示されない場合、［CAD］－［表示］－［データ領域］をクリックします。

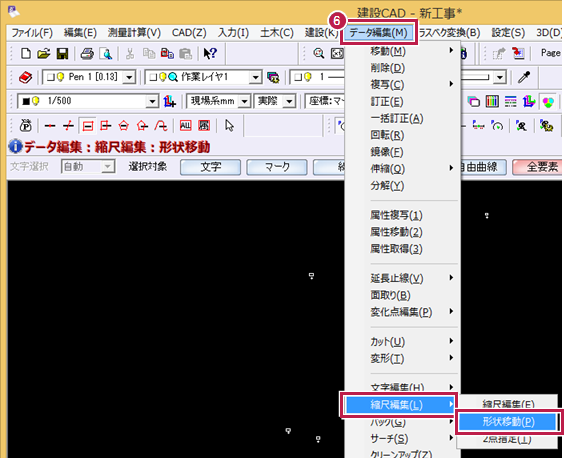

  6. ［データ編集］－［縮尺編集］－［形状移動］をクリックします。

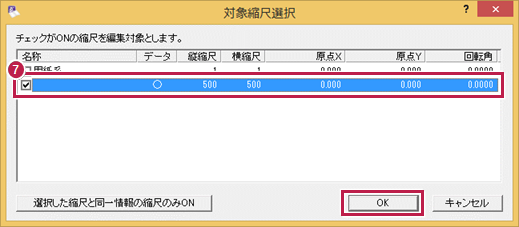

  7. 対象となる縮尺をONにして［OK］をクリックします。

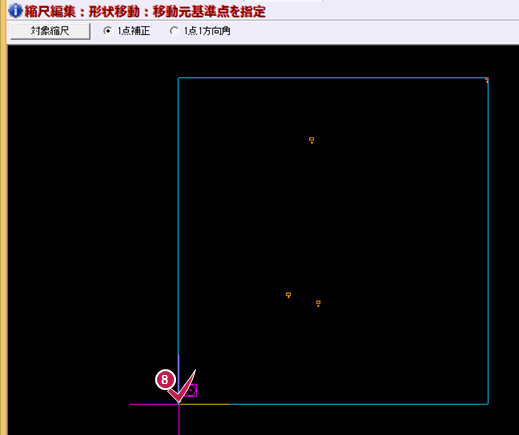

  8. 移動元の基準点をクリックします。

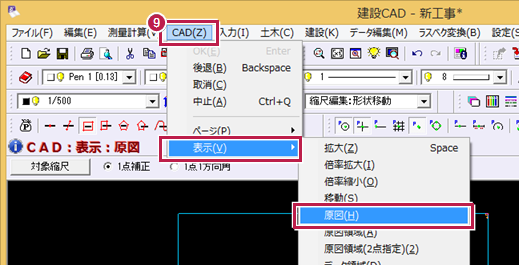

  9. ［CAD］－［表示］－［原図］をクリックします。

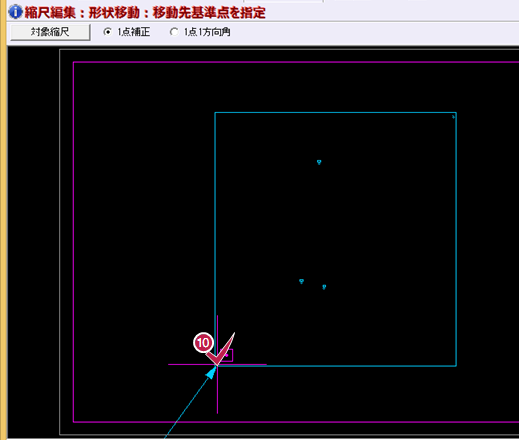

  10. 移動先の基準点をクリックします。

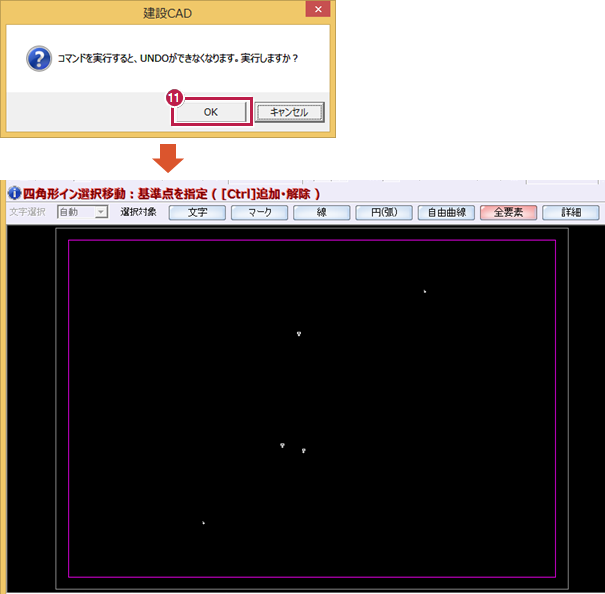

  11. ［OK］をクリックします。
