Q：センター測点から横断方向をだすにはどうしたらよいですか。
A：［入力］－［線］－［垂線］からインプットバーの［通過点指定］のチェックをONにして、該当の線を選択後に通過点指定して垂線を描いてください。

操作方法

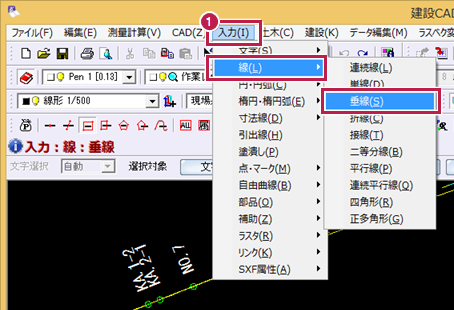

  1. ［入力］－［線］－［垂線］をクリックします。

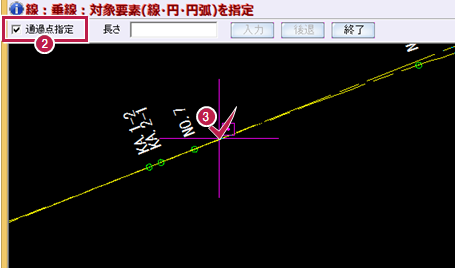

  2. ［通過点指定］をONにします。
  3. 該当の線をクリックします。

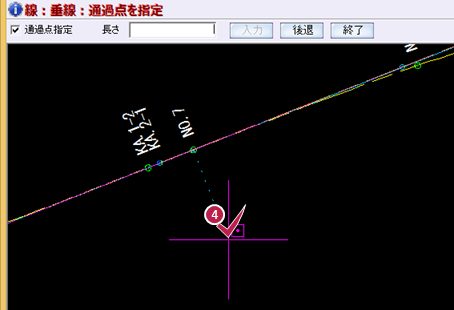

  4. 通過点をクリックします。

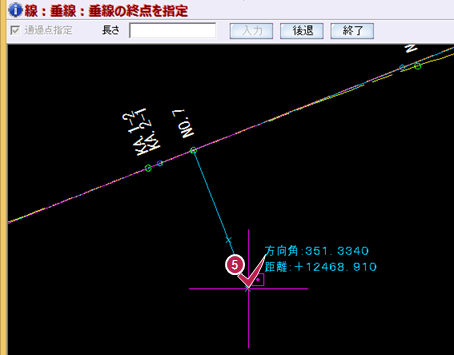

  5. 線の終点を指定します。

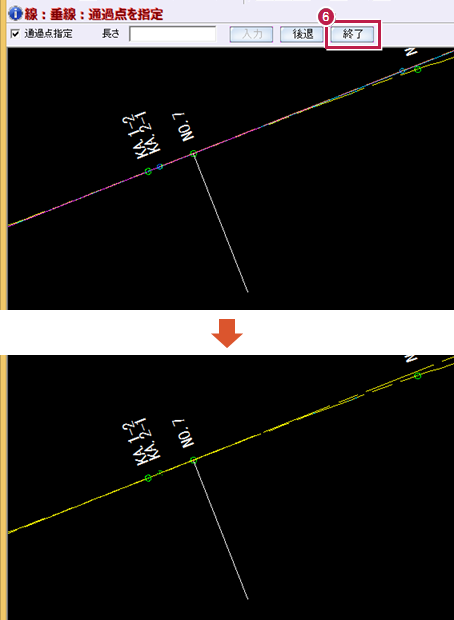

  6. ［終了］をクリックします。
