| プログラム名 | 建設CAD | Ver. | Ver.18 | ID | M000910 | 更新日 | 2018/04/10 |
Q：《建設CAD》で矢印線を描くにはどうしたらよいですか。
A：［ツール］－［表示］－［ツールバー］で「線端属性：始点側」と「線端属性：終点側」を追加して、矢印線を描いてください。
操作方法

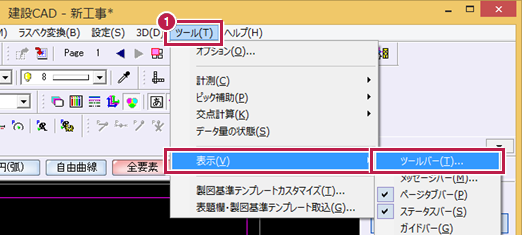

- ［ツール］－［表示］－［ツールバー］をクリックします。
- ［入力属性1］を選択して［設定］をクリックします。

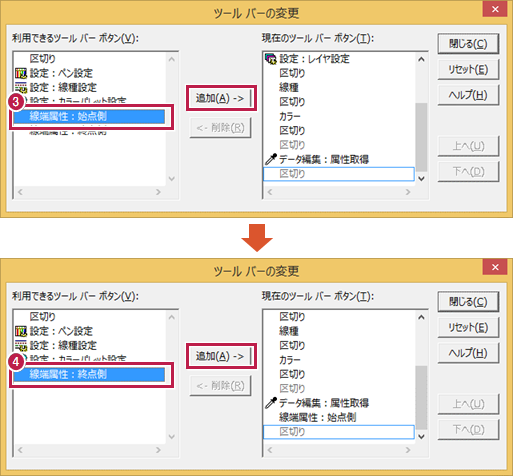

- ［線端属性：始点側］を選択して［追加］をクリックします。
- ［線端属性：終点側］を選択して［追加］をクリックします。

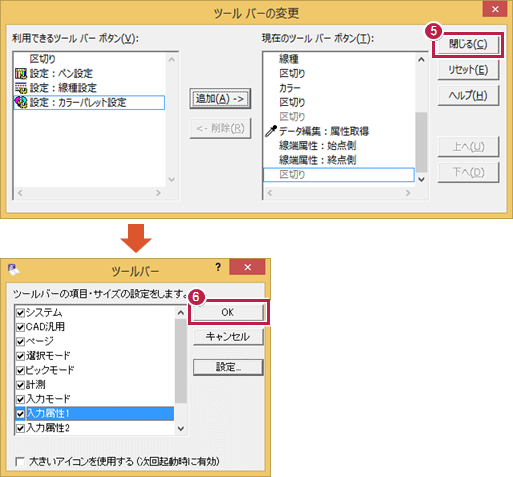

- ［閉じる］をクリックします。
- ［OK］をクリックします。

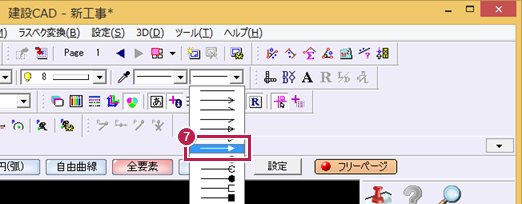

- 操作例では終点側を矢印に設定します。

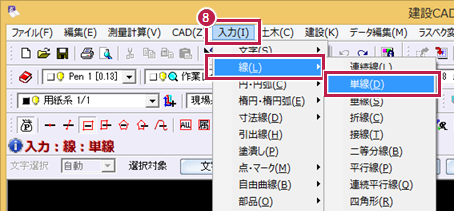

- ［入力］－［線］－［単線］をクリックします。

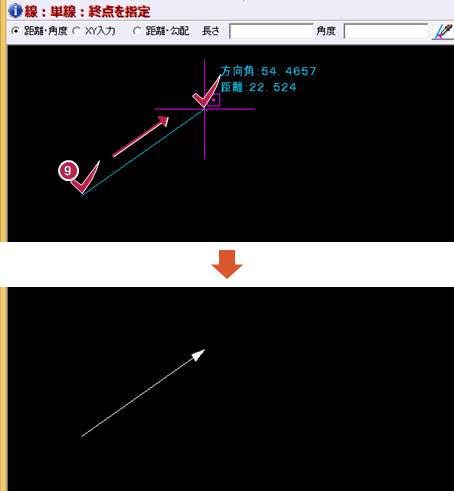

- 線を入力します。
※入力した線を矢印線に変更する場合は、［データ編集］－［訂正］でクリックし、「矢印」設定の「始点側」「終点側」を変更してください。
