操作方法

1. ［ファイル］－［発注図を開くガイド］をクリックします。

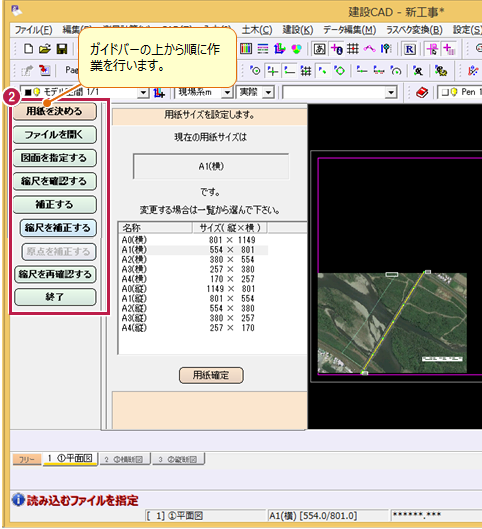

2. 左に表示されるガイドバーの上から順に作業を行うことで、サイズや縮尺、座標系などを合わせたり、選んだ用紙に入るよう調整したりすることができます。

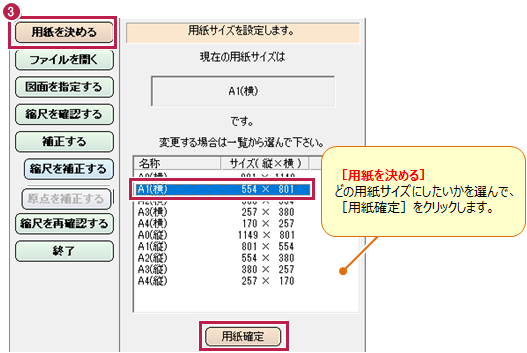

3. ［用紙を決める］をクリックし、どの用紙サイズにしたいかを選んだら、［用紙確定］をクリックします。

4. ※既に図面を取り込んでいる場合、以下の作業は不要です。
   ［ファイルを開く］から図面ファイルの拡張子をクリックし、図面を読み込みます。

5. ［図面を指定する］をクリックし、図面種類のボタンをクリックして選んだら［縮尺確認へ］をクリックします。

6. ［縮尺を確認する］画面では［座標］または［距離］のどちらで確認や調整をするのかを選択します。ヒント画面は確認してOKします。
   図面上の［座標］あるいは［距離］の分かる2点をクリックし、座標値や距離を確認、合わなければ［縮尺補正へ］をクリックします。

   ※数値が合う場合は終了ですが、大きさを変更したいなどの場合も［縮尺補正へ］に進みます。


7. ［補正する］－［縮尺を補正する］で、実際の［座標］あるいは［距離］を入れて逆算で縮尺や座標系などを計算します。
   ［座標］［距離］のどちらで行うかを選ぶと、ヒントが出ますので確認してOKします。

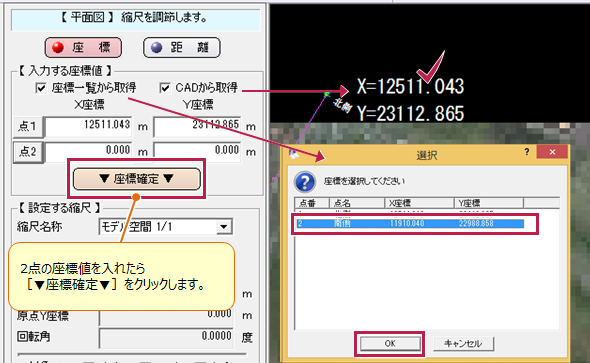

   ◆［座標］の場合
   【座標一覧から取得】をONにして、［点1］［点2］クリックで先に入れておいた座標値を一覧から選んでOKしたり、
   【CADから取得】をONにして図面上に書かれている座標値をクリックして入力したり、
   または、直接手入力で2点の座標値を入力したりして2点の座標値が入ったら、［▼座標確定▼］をクリックします。

   ◆［距離］の場合
   2点間の距離を、単位も合わせて入力したら、［▼距離確定▼］をクリックします。

8. 計算された縮尺のままでよければ、このまま［縮尺確定］します。
   図面の大きさを変える場合は、縮尺を変更してから［縮尺確定］します。
   この時、必ず［文字］［マーク］［矢印］のチェックをすべてONにします。

   ※この絵の場合は、図面サイズを用紙に合うように2倍の大きさにしたいので、「1/2000」を「1/1000」に変更します。

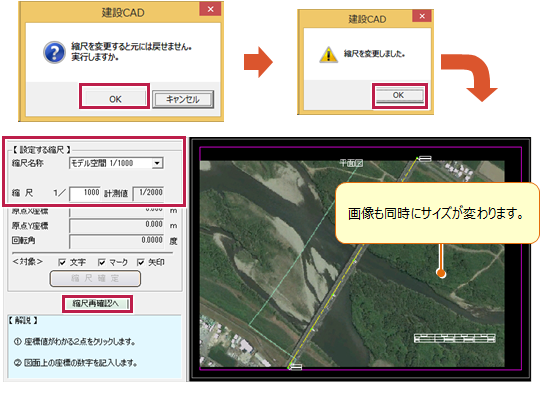

   「元には戻せません」のメッセージをOKし、縮尺の変更を確定すると、図面の大きさが変わります。
   最後の確認は、［縮尺再確認へ］で行います。

9. ［縮尺を再確認する］で［座標］［距離］のどちらで確認するかを選ぶと、ヒントが出ますので確認してOKします。
   再確認して問題なければ終了ですので、右クリック［中止］します。
