Q:《建設CAD》で、SXFファイルの読み込み/書き込み時にエラーログダイアログがでます。どうしたらよいですか。
A:データが正常に読み込まれていない、または書き込まれていない可能性があります。目視チェックし、クリーンアップなどをおこなってください。

◆読み込み時のエラー例

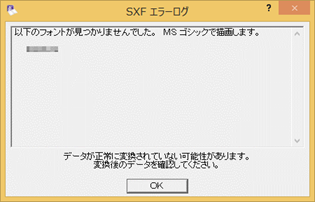

「以下のフォントが見つかりませんでした。MS ゴシックで描画します。」のエラーがでた場合

特殊なフォントの文字を使っている場合に、標準的な「MS ゴシック」に変換して表示します、という意味です。

◆書き込み時のエラー例

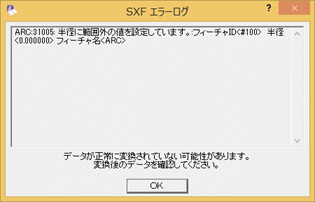

「半径に範囲外の値を設定しています。」のエラーがでた場合

円(弧)や楕円(弧)などの半径の値が0以下など不正な値になっているため削除します、という意味です。

◆書き込み時のエラーをなくす方法

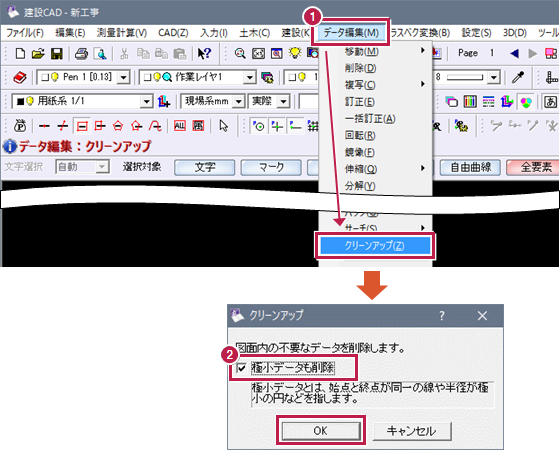

・[データ編集]-[クリーンアップ]で、ごみのようなデータを削除します。


・[データ編集]-[カット]-[範囲指定]で[範囲外削除]を実行して、用紙外にあるデータを削除します。操作方法はこちらを参照してください。
上記の作業後に、書き込みをおこなってみてください。
