タイプについて
以下の6種類から選択します。
①［BP点］
路線の始点に設定します。
②［直線］
直線に設定します。要素の入力はありません。
③［単曲線］
単曲線に設定します。パラメータはR1（半径）のみです。

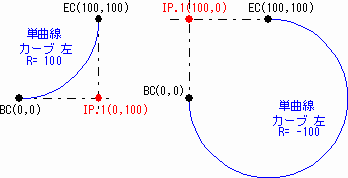

エレメント法でカーブ要素を入力する際、Rをマイナス入力することによって、IP点が作成される方向が反対になります。
④［開始クロソイド］
開始側（直線→円弧）のクロソイド曲線に設定します。直線（＝∞）から単曲線に変化するクロソイドです。パラメータはR1（半径）、A（クロソイドパラメータ）です。
⑤［終了クロソイド］
終了側（円弧→直線）のクロソイド曲線に設定します。単曲線から直線（R＝∞）に変化するクロソイドです。パラメータはR2（半径）、A（クロソイドパラメータ）です。
⑥［卵型クロソイド］
卵型クロソイド曲線に設定します。半径（R）の異なる単曲線の間を変化するクロソイドです。パラメータはR1（始点側半径）、R2（終点側半径）、A（クロソイドパラメータ）です。

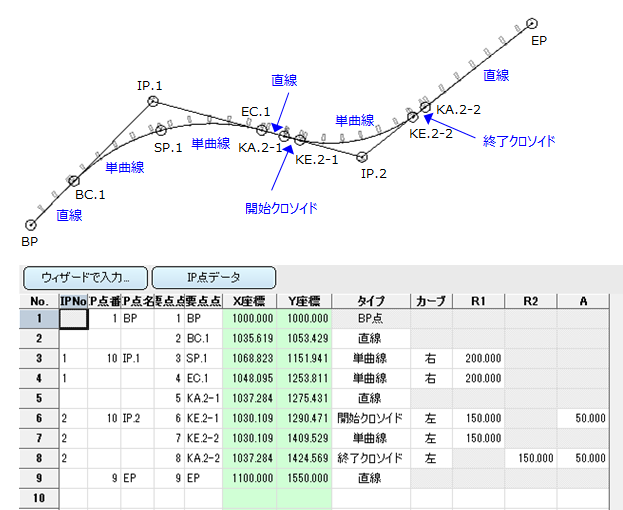

入力参考例
※SP点はなくても構いません。
上記の入力例の操作は、こちらを参照してください。
エレメント法の同IP点に対する入力要素の組合せ
