| プログラム名 | 建設CAD | Ver. | Ver.18 | ID | M000064 | 更新日 | 2018/04/10 |
Q：3辺を入力して法面展開図を作成するにはどうしたらよいですか。
A：3辺の長さを入力して展開図作成する場合は、《舗装展開図》で［混合］の入力をおこなってください。《法面展開図》は座標を使用した入力になります。※オプションプログラム
操作方法

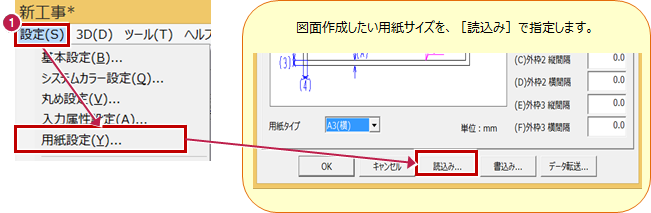

- 図面を作成するページで［設定］－［用紙設定］をクリックして、用紙サイズを設定します。

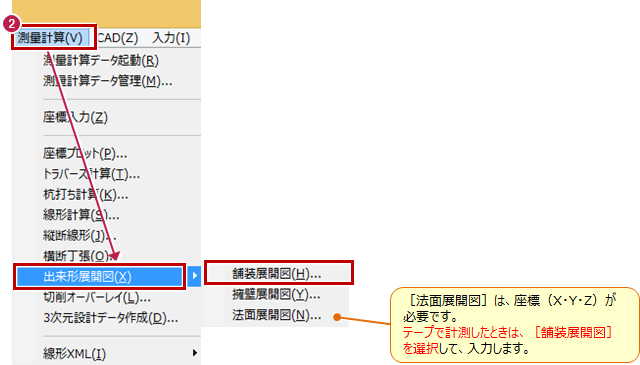

- ［測量計算］－［出来形展開図］－［舗装展開図］をクリックします。
- データ名称を入力して［設定］をクリックします。
- ［入力条件］は［キャンセル］します。

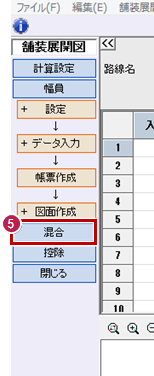

- ガイドバーから［混合］をクリックします。

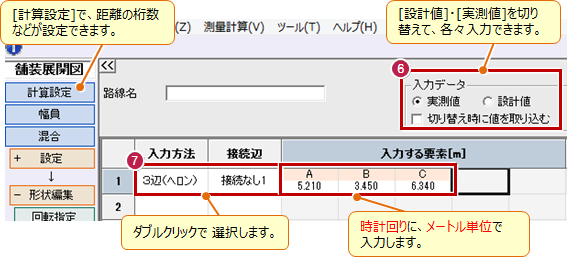

- 内容に合わせて［入力データ］の［実測値］または［設計値］を指定します。［実測値］と［設計値］両方の入力も可能です。

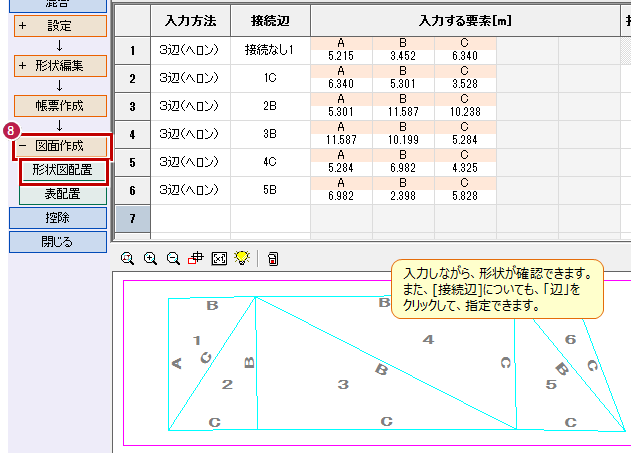

- ［入力方法］で「3辺（ヘロン）」、［接続辺］で「接続なし１」をダブルクリックで選択して、［A・B・C］に辺長を入力します。
- ガイドバーから［図面作成］、［形状図配置］を順番にクリックします。

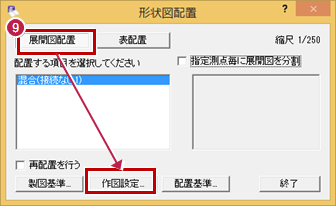

- ［展開図配置］をクリックして、［作図設定］を選択します。
- ［基本］タブで、図面の［縮尺］を入力します。（異縮尺可）

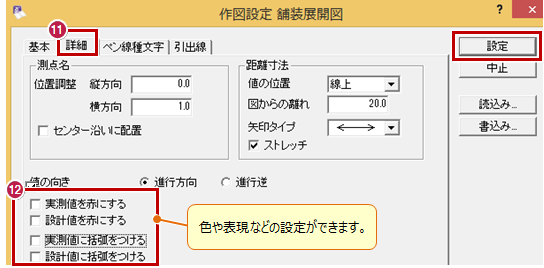

- ［詳細］タブをクリックします。
- 図面に配置する寸法文字などを設定して［設定］をクリックします。

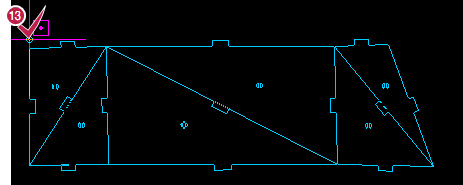

- 展開図の形状がマウスについてきますので、クリックで配置します。

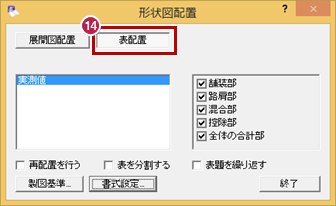

- 同様に［表配置］をクリックします。

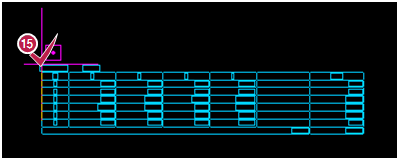

- 表の形状がマウスについてきますので、クリックで配置します。

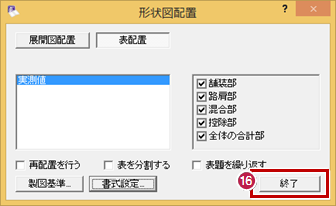

- 最後に［終了］をクリックします。
メモ
- CADで入力することもできます。縮尺を設定して［土木］－［ヘロン・三斜］－［辺長］で作成します。
操作方法はこちらになります。
辺長は、メートル単位での入力になります。
