Q：A1用紙・1/500の図面の一部分を、A3用紙・1/200で抜き出したいのですがどうしたらよいですか。
A：［土木］－［工区割り］で作成してください。
作成したい「用紙サイズ」と「縮尺」を設定して範囲を指定すると、元の図面を残しながら、新たなページとして追加作成できます。

操作方法

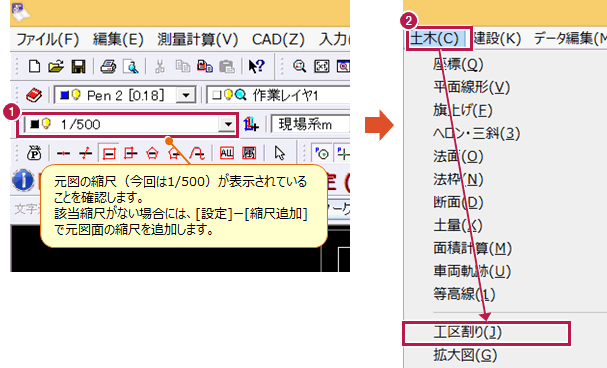

  1. 入力属性ツールバーの［縮尺］に「1/500」と表示されていることを確認します。
    ※該当データが「1/500」になっていることが条件になります。［形状表示］などで確認ができます。
  2. ［土木］－［工区割り］をクリックします。

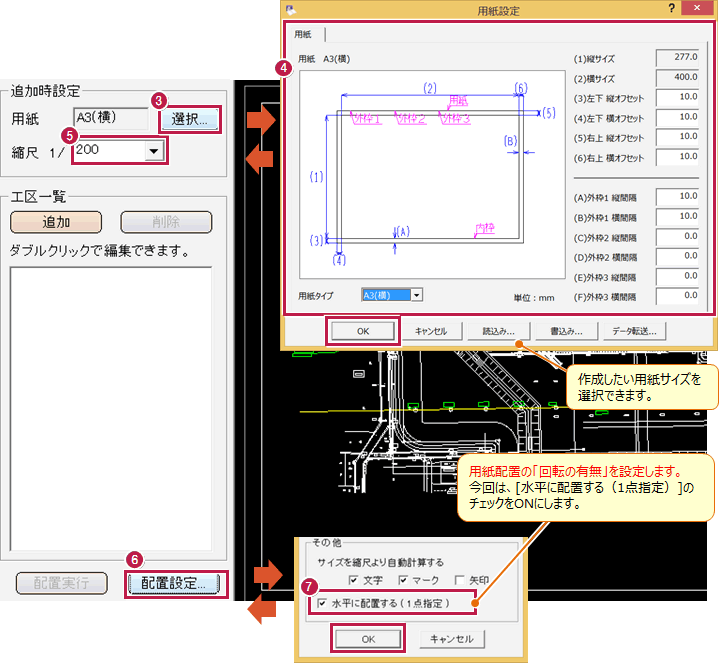

  3. ガイドバーの［選択］をクリックします。
  4. ［用紙サイズ］を設定して［OK］をクリックします。
  5. ［縮尺］を入力します。（手入力もできます。）
  6. ［配置設定］をクリックします。
  7. ［水平に配置する（1点配置）］のチェックをONにして［OK］をクリックします。
    OFFの場合は、2点指定で図面の傾きが指定できます。

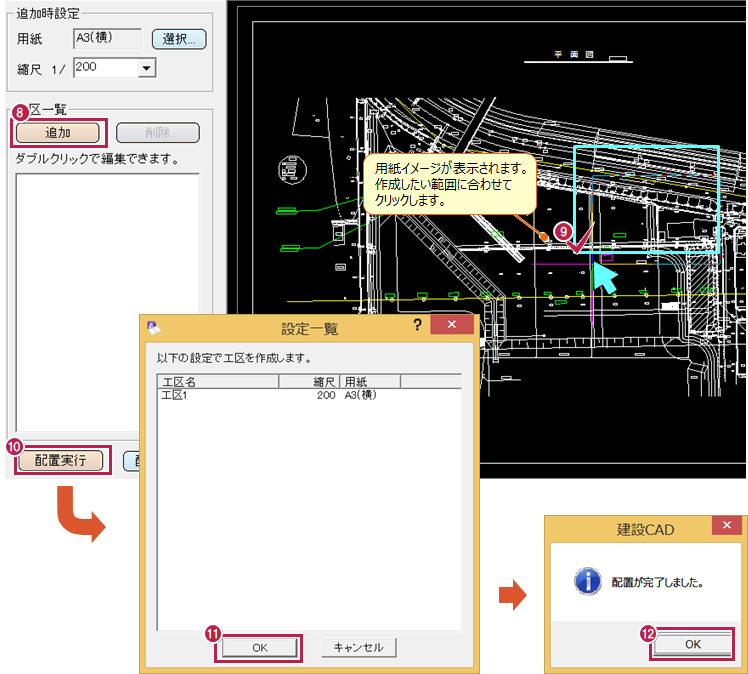

  8. ［追加］をクリックします。
  9. 図面上にマウスを移動すると用紙枠が表示されますので、マウスで位置を設定します。
  10. 配置が終了したら、左下の［配置実行］をクリックします。
  11. ［OK］をクリックします。
  12. 完了のメッセージが表示されますので［OK］をクリックします。

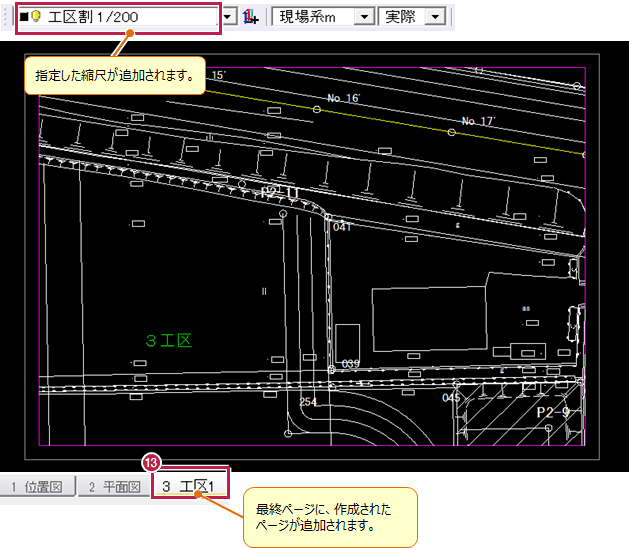

  13. 最終ページに、作成されたページが追加されます。

メモ
  • 縮尺が「用紙系1/1」しかない場合は作成できません。［設定］－［縮尺追加］（または［設定］－［縮尺設定］）で元図面の縮尺を追加してください。
  • 元の図面に「座標系」が設定されている場合（縮尺に原点座標がある場合）は、追加されたページ（図面）にも連動します。
