| プログラム名 | 建設CAD | Ver. | Ver.18 | ID | M000229 | 更新日 | 2018/04/10 |
Q：《建設CAD》で図面の縮尺を変更するにはどうしたらよいですか。例えば、A3用紙で1/300の図面を1/200に拡大したい場合について。
A：［土木］－［工区割り］で作成してください。元データは残したまま、新しいページを作成する方法になります。
操作方法
■元データは残して新規ページで1/200の図面を作成する方法
- ［設定］－［形状表示］をクリックします。
- ［縮尺］をクリックします。
- 図面の縮尺を確認、元のなる縮尺を選択します。
ここでは、「平面図1/300」を選択します。

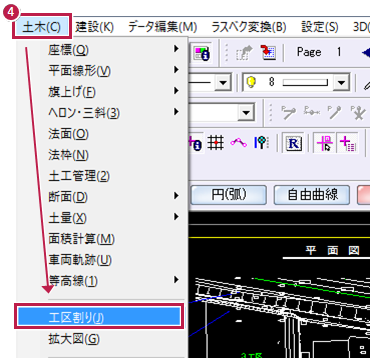

- ［土木］－［工区割り］をクリックします。

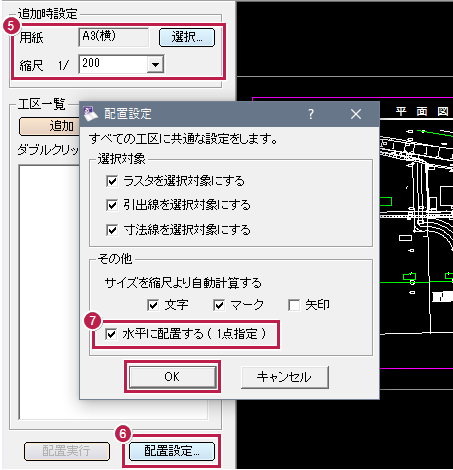

- ［用紙］［縮尺］を設定します。
- ［配置設定］をクリックします。
- ［水平に配置する（1点指定）］をONにして、［OK］をクリックします。
- ［追加］をクリックし、マウスを図面上へ移動するとA3の1/200の枠が表示されるため、図面の欲しい部分が入るように枠を配置します。
- ［配置実行］をクリックします。

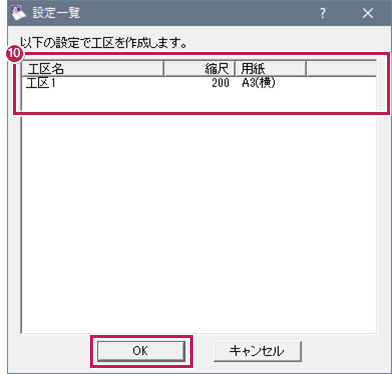

- A3の1/200を確認して、［OK］をクリックします。

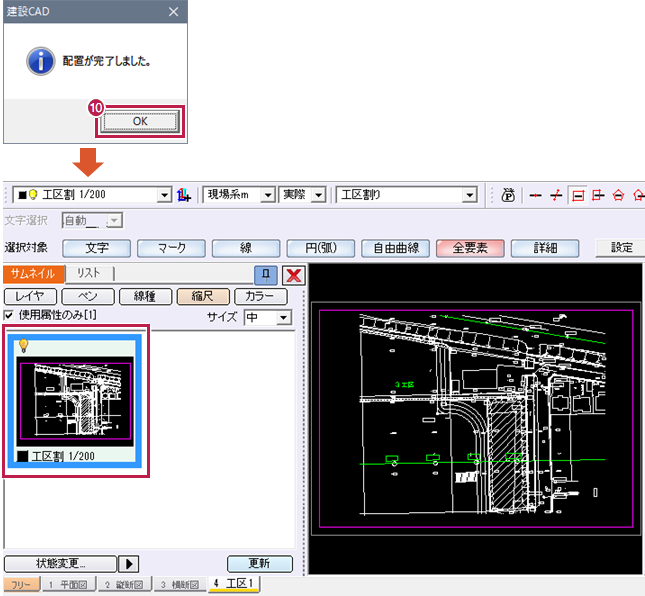

- ［OK］をクリックし、［工区1］ページが作成されたことを確認します。
メモ
- ［縮尺編集］－［縮尺編集］は［UNDO（元に戻す）］ことができません。実行前に、データの［上書き保存］をお勧めします。
- ［データ編集］－［移動］でデータを移動すると、図面の座標系は保持できません。
- 用紙サイズの変更も同時にできます。
- 複数の縮尺があったり、座標系があっていないものがあっても、3.の手順で元になる正しい縮尺を選択することで、座標系も引き継ぐことができます。
