Q：《建設CAD》で「SFC」ファイルや「P21」ファイルで保存するにはどうしたらよいですか。
A：［ファイル］－［外部ファイルへ保存］や［外部ファイル一括保存］－［SXF一括保存］で保存してください。カラーラスタ（画像）がある場合やモノクロラスタが複数ある場合は、SXFバージョンをVer.3.0以上にしてください。
※１ページのみ保存する場合と、複数ページを一括で保存する場合を案内します。

操作方法

■1ページのみ保存する方法

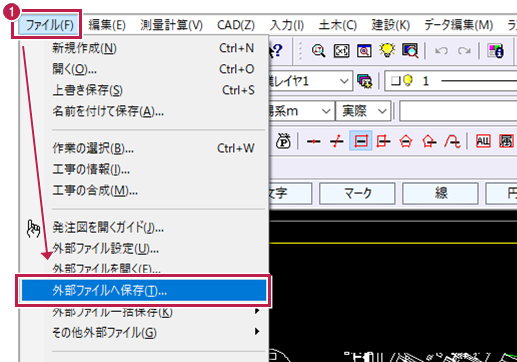

  1. 出力したいページを表示した状態で、［ファイル］－［外部ファイルへ保存］をクリックします。

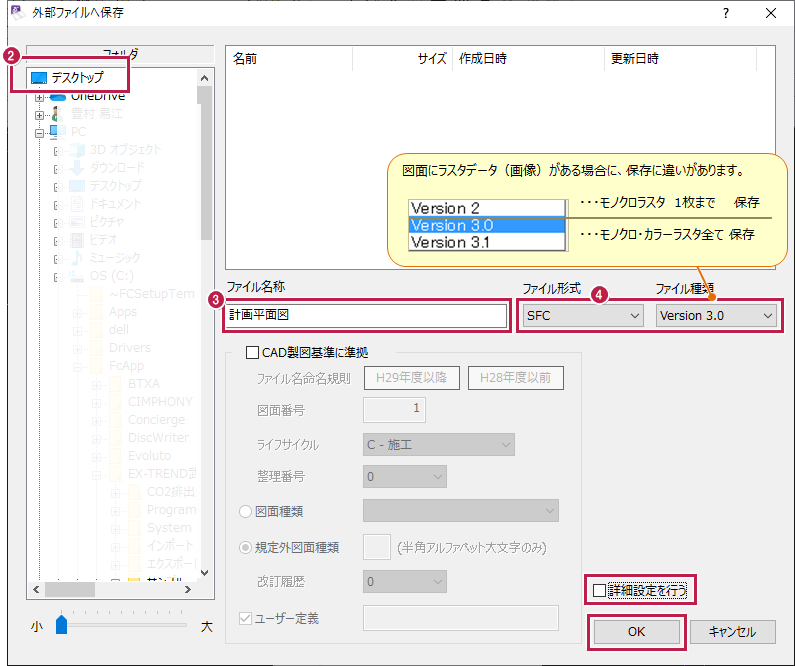

  2. ［保存先フォルダ］を指定します。
  3. ［ファイル名称］を入力します。
  4. ［ファイル形式］、［ファイル種類］を選択して、［OK］をクリックします。


  5. 確認のメッセージが表示されますので［OK］をクリックします。

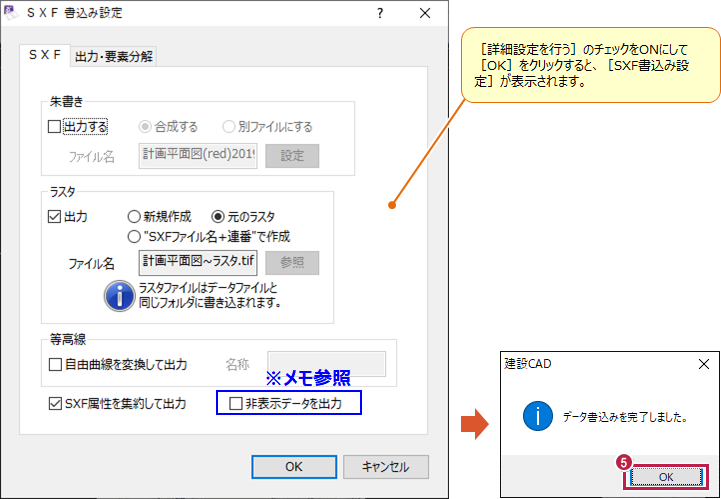

    ※［詳細設定を行う］のチェックをONにして［OK］をクリックすると、［SXF書込み設定］が表示されますので、データによっては設定が必要になります。

■複数ページをまとめて保存する方法

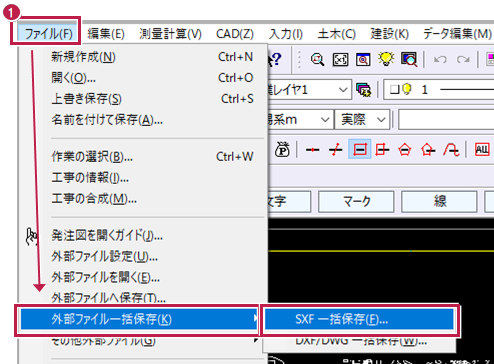

  1. ［ファイル］－［外部ファイル一括保存］－［SXF一括保存］をクリックします。

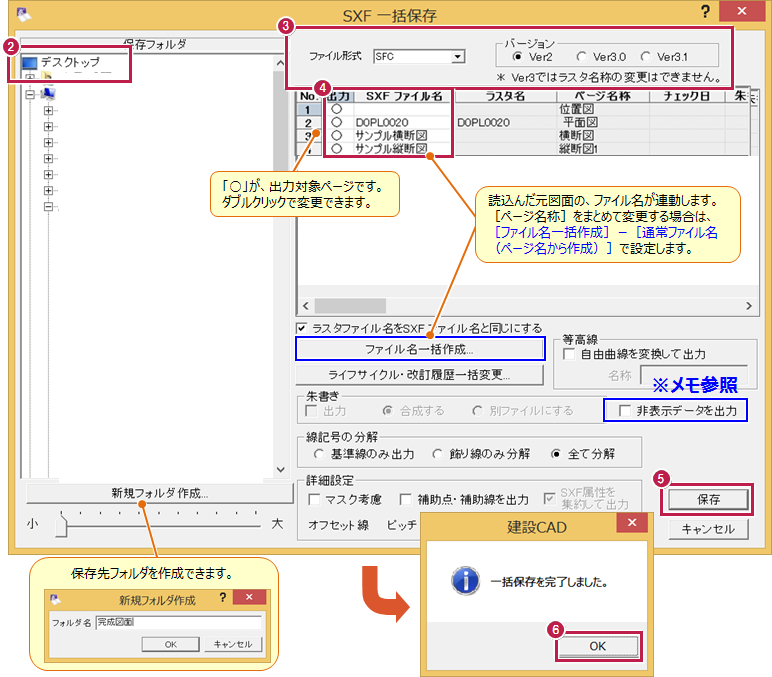

  2. ［保存先フォルダ］をクリックします。
    必要に応じて［新規フォルダ作成］をクリックし、保存先フォルダを作成することができます。
  3. ［ファイル形式］［バージョン］を設定します。
  4. ［出力］の有無を設定して［SXFファイル名］を入力します。
  5. ［保存］をクリックします。
  6. 確認のメッセージが表示されますので［OK］をクリックします。
    　
メモ
  • ※［非表示データを出力］のチェックでレイヤ、ペン、縮尺の「非表示データを出力する・しない」を設定します。
  • ラスタデータがある場合は「SFC（P21）ファイル」と「ラスタファイル（TIFF、JPG）」は別々に出力されます。
    出力後に保存場所を分けたり、ファイル名称を変更すると、正常に開くことができなくなりますのでご注意ください。
  • ［SXF一括保存］では「.（ドット）」をはじめ、「.　\　/　:　*　?　"　|」が含まれる「ファイル名」は出力できません。
  • 「SFZ」「P2Z」を選択した場合は、ラスタデータ（画像）も一緒に圧縮したファイルで出力になります。
